Tastenbelegung für AUX-Bediengeräte

Das Terminal bietet Ihnen die Möglichkeit, die Funktionen eines ISOBUS-Jobrechners den Tasten des Joysticks zuzuweisen. Dafür müssen der ISOBUS-Jobrechner und der Joystick die Anforderungen der Auxiliary-2-Spezifikation aus der ISOBUS-Norm erfüllen.

Schritte

Wenn Sie die AUX-Funktionalität nutzen, beachten Sie Folgendes:

1.: Zu Beginn müssen Sie die Tasten und Funktionen selbst zuweisen.

2.: Nach jedem Systemstart müssen Sie prüfen, ob die Tastenzuweisung korrekt ist. Dadurch wird sichergestellt, dass Sie immer wissen, welche Funktionen Sie mit den Tasten betätigen.

Das Terminal ermöglicht die Verwendung von höchstens einem externen AUX-2-Bediengerät.

		VORSICHT
	Fehlbedienung durch zu viele Bediengeräte Wenn auf dem ISOBUS die Signale von mehr als einem AUX-2-Bediengerät gesendet werden, lassen sie sich nicht eindeutig zuordnen. Bei einer Betätigung kann also die falsche Funktion ausgelöst werden, was zu einem Unfall führen kann. 1. Vergewissern Sie sich, dass höchstens ein AUX-2-Bediengerät über den ISOBUS kommuniziert.

Vorgehensweise

So konfigurieren Sie die Tastenbelegung (Am Beispiel eines AUX-2-Joysticks):

þ: Joystick und ISOBUS-Jobrechner sind angeschlossen.

1.: Zur Konfigurationsmaske „AUX-N“ wechseln:

⇨: Folgende Maske erscheint:

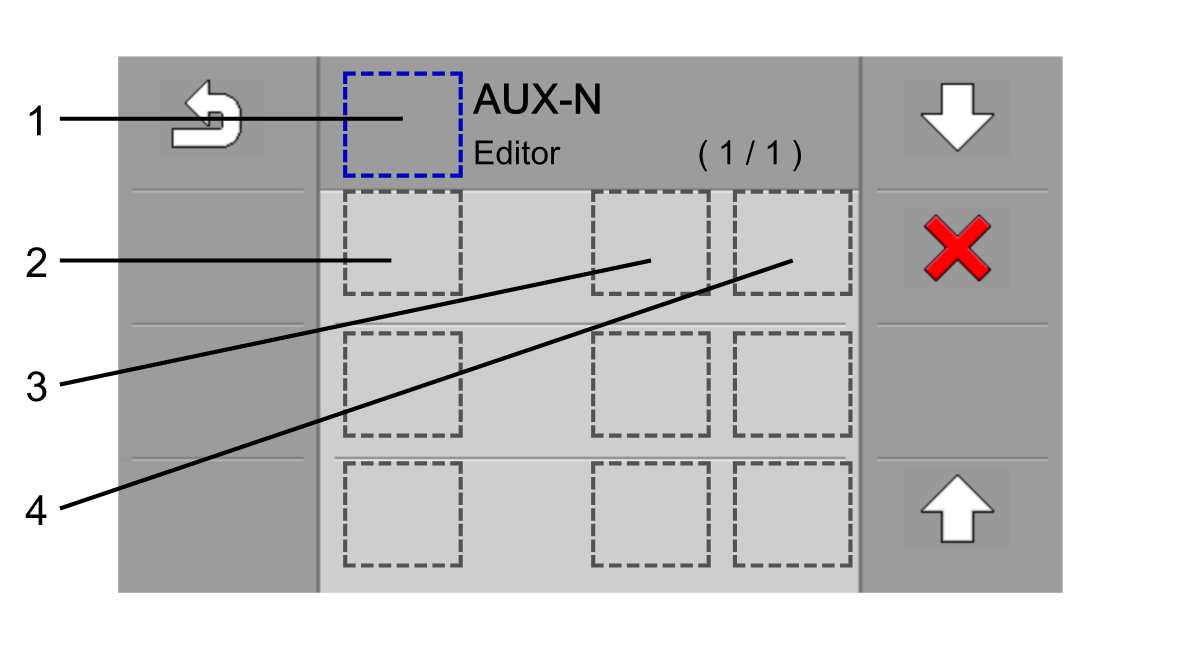

1 - Auswahl des Jobrechners. 2 - Spalte mit Funktionen des Jobrechners. 3 - Auswahl des Joysticks. 4 - Tastenauswahl.

2.: Mit den Tasten und markieren Sie das Feld Nummer 1 auf dem Bild oben.

3.: Drücken Sie die Taste .

4.: Mit den Tasten und wählen Sie das Symbol des Jobrechners, dessen Funktionen Sie den Joysticktasten zuweisen möchten.

5.: Drücken Sie die Taste .

⇨: Die Funktionen des Joysticks werden geladen.

6.: - Suchen Sie eine Funktion, die Sie einer Joysticktaste zuweisen möchten (2 auf dem Bild oben).

7.: Mit den Tasten und markieren Sie das Kästchen neben dieser Funktion (3 auf dem Bild oben).

8.: Drücken Sie die Taste .

9.: Drücken Sie die Taste so oft bis in dem Kästchen das Symbol des Joysticks erscheint, dessen Tasten Sie zuweisen möchten.

10.: VORSICHT! Falls Sie mehr als einen AUX-2-Joystick auswählen können, besteht die Gefahr, dass die Tastenbelegung nicht eindeutig funktioniert. Trennen Sie ein AUX-2-Bediengerät vom System. Nutzen Sie das Terminal nicht mit zwei AUX-2-Bediengeräten.

11.: Drücken Sie die Taste .

12.: Drücken Sie auf dem Joystick die Taste, der Sie die Funktion zuweisen möchten.

13.: Oder: Mit den Tasten und markieren Sie das Kästchen weiter rechts (4 auf dem Bild oben) und wählen Sie die Funktion manuell.

14.: Auf diese Weise können Sie auch weitere Funktionen den Joysticktasten zuweisen.

15.: - Verlassen Sie die Maske, um die Zuweisungen zu speichern.

⇨: Die Zuweisungen werden jetzt ca. 5-10 Sekunden lang an den Jobrechner kopiert. Schalten Sie das Terminal in dieser Zeit nicht aus.

16.: Prüfen Sie, ob alle Zuweisungen korrekt sind. Falls ja, bestätigen Sie mit .

⇨: Sie haben die Zuweisung abgeschlossen und können die Maschine mit dem Joystick bedienen.
