Anbau- und Bedienungsanleitung - Tastenbelegung für AUX-Bediengeräte

Tastenbelegung für AUX-Bediengeräte

Das Terminal bietet Ihnen die Möglichkeit, die Funktionen eines ISOBUS-Jobrechners den Tasten des Joysticks zuzuweisen. Dafür müssen der ISOBUS-Jobrechner und der Joystick die Anforderungen der Auxiliary-2-Spezifikation aus der ISOBUS-Norm erfüllen.

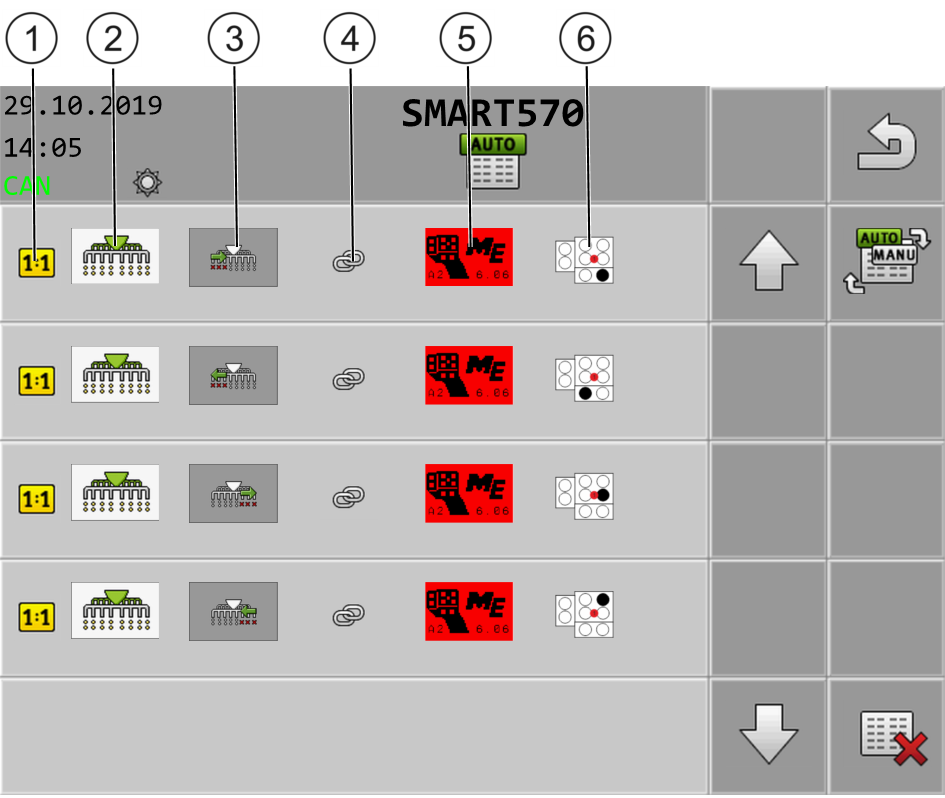

Die Konfigurationsmaske für die Tastenbelegung ist folgendermaßen aufgebaut:

	Zeigt an, dass die jeweilige Funktion exklusiv einer Taste zugewiesen werden muss. Manche Jobrechner erlauben die Zuweisung mehrerer Funktionen zu einer Taste; in diesem Fall ist dieses Symbol ausgeblendet.		Verknüpfungssymbol zwischen Jobrechner und Joystick
	Symbol des Jobrechners		Gewählter Joystick
	Funktion des Jobrechners		Zugewiesene Taste

Vorgehensweise

þ: Der Joystick und der ISOBUS-Jobrechner sind angeschlossen.

1.: In der Startmaske drücken Sie:

2.: - Wählen Sie, ob Sie die Zuweisungen direkt durch Tastendruck auf dem Joystick oder über das Terminal vornehmen wollen.

⇨: Im oberen Bereich der Maske sehen Sie den Zuweisungsmodus:
- Die Zuweisung erfolgt direkt durch Tastendruck auf dem Joystick.
- Die Zuweisung erfolgt über das Terminal.

3.: - Optional löschen Sie alle aktuellen Tastenzuweisungen.

4.: Suchen Sie die Funktion des Jobrechners, die Sie einer Taste zuweisen möchten, zum Beispiel: .

5.: Wenn die Funktion bisher keiner Taste zugewiesen wurde, wählen Sie den Joystick, dem Sie die Funktion zuweisen möchten, zum Beispiel: .

6.: Drücken Sie auf die aktuelle Tastenzuweisung, im Beispiel: . Wenn es bisher noch keine Tastenzuweisung für die Funktion gibt, drücken Sie: .

7.: Wählen Sie die gewünschte neue Tastenzuweisung, zum Beispiel: .

8.: Wiederholen Sie den Vorgang für alle gewünschten Zuweisungen.

9.: - Verlassen Sie die Maske, um die Zuweisungen zu speichern.

⇨: Sie haben die Zuweisung abgeschlossen und können die Maschine mit dem Joystick bedienen.
