Gestängeneigung beim Wenden spiegeln

Diese Funktion unterstützt Sie bei Arbeiten im geneigten Gelände.



Funktionsweise



Bei Arbeiten am Hang ist das Gestänge geneigt. Die Funktion speichert den Neigungswinkel.
Nach dem Wendemanöver, wenn die Feldspritze in entgegengesetzte Richtung fährt, wird der Neigungswinkel gespiegelt.

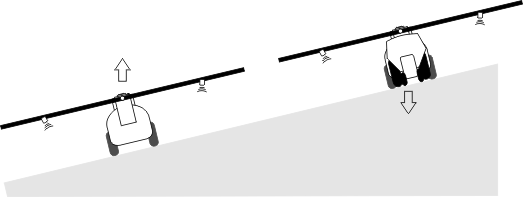

 Darstellung Hang spiegeln
Beim Wenden am Hang können Sie eine Taste drücken, um das Gestänge in die entgegengesetzte Richtung zu neigen.



Benutzen Sie die folgenden Funktionstasten, um die Funktion zu bedienen:

Funktionssymbol
Bedeutung
Aktiviert die Funktion. Bei jedem Drücken ändert sich die Zielposition des Gestänges (weiße Pfeile).
Neigt manuell das Gestänge. Durch das Drücken wird die automatische Spiegelung des Neigungswinkels beendet.




Darstellung

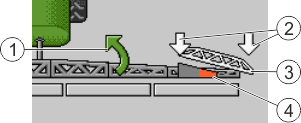

Die aktuelle Einstellung wird in der Arbeitsmaske über dem Gestänge angezeigt, wenn die Funktion aktiviert ist.
 MAZ_Hang Spiegeln - Symbole - Bedeutung
Aktuelle Bewegungsrichtung des Gestänges.
Aktuelle Gestängelage.
Zielposition des Gestänges.
Aktueller Winkel des Winkelsensor am Neigungszylinder.

Folgende Symbole können je nach Konfiguration erscheinen:

Beispiele
Symbol
Bedeutung
Weiße Pfeile: Zielposition ist waagerecht.
Winkelsensor: Waagerechte Position ist erreicht.
Gestänge ist nach rechts geneigt. Funktion ist deaktiviert.
Gestänge ist nach rechts geneigt. Es soll jedoch automatisch nach links geneigt werden. Das System wird das Gestänge in diese Richtung bewegen.
Aktuelle Position: Gestänge nach rechts geneigt
Zielposition: Nach links geneigt.
Hangspiegelung: aktiviert
Gestänge ist nach rechts geneigt. Es soll jedoch automatisch in die waagerechte bewegt werden. Das System wird das Gestänge in diese Richtung bewegen.



Vorgehensweise



þ
Sie haben den Winkelsensor des Neigungszylinders (Winkelsensor Neigung) kalibriert.
1.
Mit der Feldspritze quer zur Hangneigung fahren.
2.
Gestänge parallel zum geneigten Untergrund stellen.
3.
 FS_JR3_Hang spiegeln – im Vorgewende vor dem Wendemanöver drücken.
⇨
Der aktuelle Winkel wird gespeichert.
⇨
 SY_JR3_Hang_Zwei Pfeile nach Unten - Zwei weiße, nach unten zeigende Pfeile erscheinen.
⇨
Das System bringt das Gestänge in die waagerechte Stellung.
⇨
Während das Gestänge bewegt wird, erscheint in der Arbeitsmaske ein grüner Pfeil.
⇨
Wenn das Gestänge waagerecht ist, erschient das Symbol  SY_Hang waagerecht_Pfeile nach unten.
4.
Wenden, erst wenn das Gestänge waagerecht ist.
5.
 FS_JR3_Hang spiegeln - Nach dem Wendemanöver einmal drücken.
⇨
Der Jobrechner neigt das Gestänge in entgegengesetzte Richtung bis der zuvor gespeicherte Winkel auf der anderen Seite erreicht ist.
⇨
Während das Gestänge bewegt wird, erscheint in der Arbeitsmaske ein grüner Pfeil.
⇨
Die Funktion wird ausgeschaltet, wenn Sie manuell die Neigung des Gestänges ändern.
