Geometrie an Feldspritzen mit zwei Jobrechnern

Folgende Abstände müssen Sie messen und eingeben:

▪: Im Hauptjobrechner: Abstände zwischen Hauptgestänge, Achse und Anhängepunkt.

▪: Im Zusatzjobrechner: Abstand zwischen Hauptgestänge (CRP_2) und Zusatzgestänge.

Bei Systemen mit einseitig ausklappbarem Zusatzgestänge, müssen Sie zusätzlich den Abstand DRP_Y eingeben:

▪: Gestänge befindet sich nur auf der linken Seite: 0cm

▪: Gestänge auf der rechten Seite: Arbeitsbreite des Gestänges in cm

Vorgehensweise

So geben Sie die Spritzengeometrie im Hauptjobrechner ein:

þ: Sie haben im Hauptjobrechner den zweiten Konnektor gesetzt.

1.: Zur Maske „Geometrie“ in der Applikation des Hauptjobrechners wechseln:
> > > >

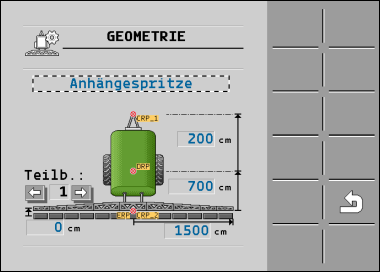

⇨: Folgende Maske erscheint:

⇨: Auf der Abbildung sind zwei rote Punkte: CRP_1 - Anhängepunkt; DRP - Achse; CRP_2 - Arbeitspunkt des Hauptgestänges. Von diesem Punkt aus, müssen Sie auch später den Abstand zum zweiten Gestänge messen.

2.: In der Zeile über der Zeichnung den passenden Spritzentyp einstellen.

3.: Geben Sie die gemessenen Werte ein.

Vorgehensweise

So geben Sie die Spritzengeometrie im Zusatzjobrechner ein:

1.: Zur Maske „Geometrie“ in der Applikation des Zusatzjobrechners wechseln:
> > > >

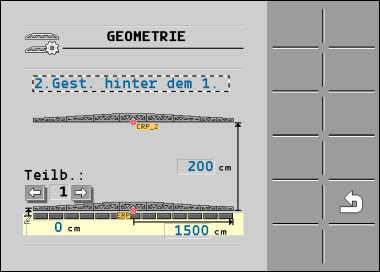

⇨: Folgende Maske erscheint:

⇨: Der rote Punkt CRP_2 markiert das erste Gestänge.

2.: In der Zeile über der Zeichnung auswählen, ob sich das zweite Gestänge vor oder hinter dem ersten Gestänge befindet (in Fahrtrichtung gesehen): „2.Gest. hinter dem 1.“ oder „2.Gestänge vor dem 1.“

3.: Abstand zwischen CRP_2 und dem zweiten Gestänge (ERP) messen und eingeben.
