Tank mit TANK-Control und Befüllstopp befüllen

Wenn an der Spritze ein TANK-Control mit Befüllstopp montiert und konfiguriert ist, können Sie diesen nutzen. Dadurch wird die Befüllung automatisch beendet, wenn ein bestimmter Füllstand erreicht wird.

Bei der Befüllung können Sie bis zu zwei Befüllgrenzen definieren. Wenn der Tankinhalt bei der Befüllung diese Befüllgrenzen erreicht, dann stoppt das System die Befüllung.

Funktionssymbol	Funktion	Folgen
	Kugelhahn für die Befüllung öffnen	▪ Kugelhahn wird geöffnet. ▪ Auf dem Bildschirm erscheint das Symbol: ▪ Wasser wird gepumpt. ▪ Aktueller Tankinhalt ändert sich langsam.
	Kugelhahn für die Befüllung schließen	▪ Kugelhahn wird geschlossen.
	Aktive Befüllgrenze wechseln	▪ Beim Pumpen wird nur die gewählte Befüllgrenze berücksichtigt. Der Tank wird solange befüllt, bis der Füllstand erreicht wird.

Vorgehensweise

So befüllen Sie den Tank mit zwei Befüllgrenzen:

þ: An der Spritze ist TANK-Control mit Befüllstopp montiert.

1.: Zur Maske „Befüllung - TANK-Control“ wechseln:

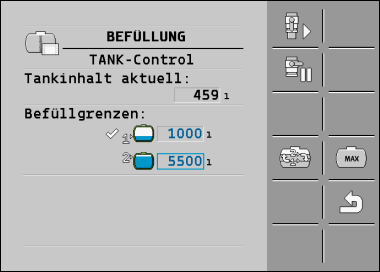

⇨: Folgende Maske erscheint:

2.: Unter Befüllgrenze 1 und 2 geben Sie bis zu zwei Füllstände ein, bei denen die Befüllpumpe gestoppt oder der Befüllkugelhahn zugedreht werden soll.

⇨: Wenn Sie zwei Befüllgrenzen eingeben, erscheint auf dem Bildschirm ein neues Funktionssymbol:

⇨: Drücken Sie das Symbol , um eine Befüllgrenze zu markieren, bei der die Pumpe angehalten werden soll.

3.: - Kugelhahn öffnen.

⇨: Symbol erscheint.

⇨: Befüllung startet.

⇨: Sobald der als Befüllgrenze 1 genannte Füllstand erreicht wird, wird der Kugelhahn geschlossen und die Befüllung beendet.

⇨: Falls es eine zweite Befüllgrenze gibt, wird diese automatisch aktiviert.

4.: Sie können jetzt das Spritzmittel hinzufügen und den Tankinhalt rühren.

5.: Bereiten Sie die Spritze für die zweite Befüllung vor.

6.: - Kugelhahn öffnen.

⇨: Befüllung startet.

⇨: Sobald der als Befüllgrenze 2 genannte Füllstand erreicht wird, wird der Kugelhahn geschlossen und die Befüllung beendet.
