Gestänge ein- und ausklappen
Mit dieser Funktion wird das Gestänge der Feldspritze ein- und ausgeklappt.
Die Bedienung hängt von folgenden Faktoren ab:
- ▪
- Anzahl der ein- und der ausklappbaren Gestängeteile.
- ▪
- Art der Verriegelung zum Einklappen und Ausklappen des Gestänges.
- ▪
- Art der Feldspritze.
So erreichen Sie die Maske mit dieser Funktion:
Aufbau eines Gestänges

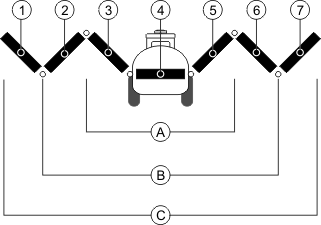

Die folgende Abbildung zeigt den Aufbau von Gestängen und wie die einzelnen Gestängeteile genannt werden. Die Abbildung zeigt eine Feldspritze mit einem siebenteiligen Gestänge, gilt aber auch für kleinere Gestänge.
Teile des Gestänges bei einer Feldspritze
| | | Gestängeteil: Innen links |
| | | Gestängeteil: Unbewegliches Teil |
| | | Gestängeteil: Innen rechts |
| Gestängeteil: Außen links | | Gestängeteil: Mitte rechts |
| Gestängeteil: Mitte links | | Gestängeteil: Außen rechts |

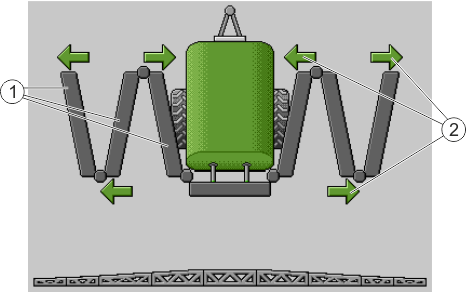

Darstellung des Gestänges in der Maske „Klappung“
| Ausklappbare Teile des Gestänges |
| Symbol: Gestängeteil wird ein- oder ausgeklappt Die Pfeile erscheinen bei klappbaren Gestängeteilen und zeigen die Bewegungsrichtung. |
| |
| Das Gestänge befindet sich auf der Höhe des Hubmastsensors. Voraussetzung: Hubmastsensor ist montiert. |
Auf der folgenden Abbildung sehen Sie, wie ein siebenteiliges Gestänge auf den Funktionssymbolen angezeigt wird.
| Richtungspfeile Pfeil nach Innen bedeutet: Einklappen Pfeil nach Außen bedeutet: Ausklappen |
| Graue Gestängeteile werden mit diesem Funktionssymbol nicht ein- oder ausgeklappt |
| Weiße Gestängeteile werden mit diesem Funktionssymbol ein- oder ausgeklappt |
Benutzen Sie die folgenden Funktionstasten, um die Funktion zu bedienen:
| | | |
Gestänge innen symmetrisch einklappen | | | |
Gestänge innen symmetrisch ausklappen | | | |
Gestänge Mitte symmetrisch einklappen | | | |
Gestänge Mitte symmetrisch ausklappen | | | |
Gestänge außen links ausklappen | | | |
Gestänge außen rechts ausklappen | | | |
Gestänge Mitte und innen symmetrisch einklappen | | | |
Gestänge Mitte und innen symmetrisch ausklappen | | | |
| | | |
