Aufbau der Arbeitsmaske

Die Arbeitsmaske wird immer während der Arbeit angezeigt und informiert Sie über den Zustand der Feldspritze.

Die Arbeitsmaske ist in mehrere Bereiche geteilt. In jedem Bereich können Informationen zu bestimmten Themen erscheinen.

Die Bereiche können bei der Konfiguration des Jobrechners für ein Feldspritzenmodell vom Feldspritzenhersteller geändert werden. Daher zeigt die folgende Grafik nur eine Übersicht in der Standardversion.

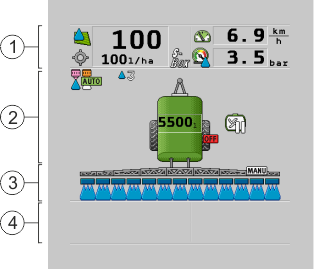

Bereiche der Arbeitsmaske

	Bereich „Spritzdaten“		Bereich „Gestänge“
	Maschinenbild mit Symbolen		Symbole neben dem Maschinenbild

Welche Informationen in diesen Bereichen erscheinen, lesen Sie in den nachfolgenden Kapiteln.

Neben der Arbeitsmaske erscheinen Funktionssymbole, bei deren Betätigung Funktionen ausgeführt werden. Deren Position und Bedienung hängt von der Art des ISOBUS-Terminals ab.

In der Tabelle unten sehen Sie die Bedeutung der Funktionssymbole in der Arbeitsmaske.

Funktionssymbol	Funktion
	Öffnet die Maske „Ergebnisse“.
	Öffnet die Maske „Maschinendaten“.
	Öffnet die Maske „Befüllung“.
	Öffnet die Maske „Klappung“.
	Wechselt zwischen manueller und automatischer Regelung der Ausbringmenge.
	Öffnet eine Maske mit Zusatzfunktionen.
/	Startet und beendet die Deichsel- oder Achsschenkellenkung.
/	Wechselt zwischen zwei Ebenen von Symbolen.
/	Wechselt zwischen zwei Ebenen von Symbolen, wenn zusätzlich ein Wassersensor konfiguriert ist..
	Zeigt die nächste Seite mit Funktionssymbolen.

Weiterführende Informationen

•: Bereich Spritzdaten

•: Bereich Gestängeanzeige

•: Symbole neben dem Maschinenbild

•: Symbole auf dem Maschinenbild
