SPRAYER-Controller MAXI und MIDI 3.0 - Randdüsen bedienen

Serviceanleitung

Inhaltsverzeichnis

Randdüsen bedienen

JR3_Randdüsen in der Arbeitsmaske

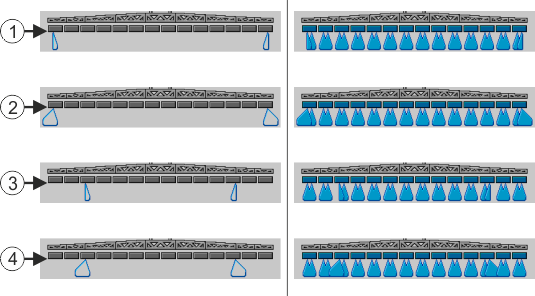

Randdüsen in der Arbeitsmaske: Links vor der Ausbringung; Rechts während der Ausbringung.

	Kantendüsen an den Teilbreiten 1 und 14
	Weitwurfdüsen an den Teilbreiten 1 und 14
	Kantendüsen an den Teilbreiten 3 und 12
	Weitwurfdüsen an den Teilbreiten 3 und 12

Funktionssymbol	Bedeutung
	Kantendüsen links und rechts aktivieren und deaktivieren
	Weitwurfdüsen links und rechts aktivieren und deaktivieren

Vorgehensweise

So bedienen Sie die Randdüsen:

1.: Ausbringung stoppen.

2.: Zu den Zusatzmasken wechseln:

⇨: Auf dem Bildschirm müssen Funktionssymbole erscheinen, die zur Bedienung der Randdüsen dienen.

3.: Funktionstasten der Randdüsen drücken, um diese auf dem Bildschirm darzustellen.

⇨: Unter dem Gestängesymbol erscheinen Spritzkegel der Randdüsen. Die Symbole dienen nur zur Darstellung der Position der Randdüsen.
