Configuration du calculateurConfiguration des buses - pulvérisateurs à régulation par capteur de pressionAssistant buses


Assistant buses

L'assistant buse a le but suivant :
▪
Vous pouvez y voir comment chaque type de buse agit par rapport aux différentes possibilités de dose appliquée et de vitesse d'avancement.
▪
Vous devez y sélectionner le type de buses montées sur la rampe.
▪
Vous pouvez y modifier la consigne.


Icône de fonction
Signification
Inversion du mode de calcul des données

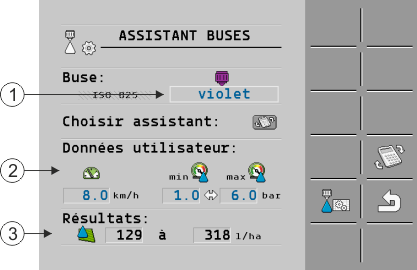

 Düsenassistent 1
Détermination des doses appliquées possibles
Buse sélectionnée
Vous pouvez saisir ici les données suivantes :
- Vitesse de travail souhaitée
- Pression optimale pour la buse
Vous pouvez voir ici les doses qu’il est possible d’appliquer avec cette buse à la vitesse de travail définie.

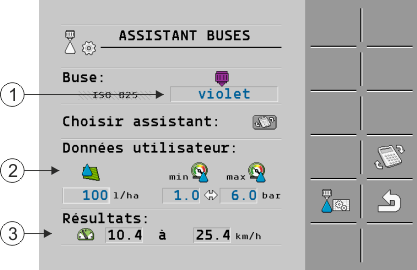

 Düsenassistent 2
Détermination des buses appropriées
Buse sélectionnée
Vous pouvez saisir ici les données suivantes :
- Dose appliquée souhaitée. Celle-ci est directement transférée depuis le paramètre « Dose ».
- Pression optimale pour la buse
Vous pouvez voir ici à quelle vitesse il est possible d’appliquer cette dose.



Procédure



Voici comment calculer la dose pouvant être appliquée avec une buse sous une pression donnée :
1.
Passer au masque « Assistant buses » :
 FS_JR3_Einstellungn-Menü >  FS_JR3_Düsen Assistent
2.
 FS_JR3_Taschenrechner wechseln - Appuyer pour que l’icône de vitesse  Geschwindigkeit s’affiche dans la zone « Données utilisateur ».
3.
Choisir le champ avec la couleur de buse pour sélectionner une buse.
⇨
La liste comprend toutes les buses normalisées et quatre emplacements libres pour la configuration de buses propres à l’utilisateur.
4.
Saisir la vitesse de travail souhaitée dans le champ  Geschwindigkeit.
5.
Dans la zone  SY_JR3_Druckbereich, définir la plage de pression optimale dans laquelle la buse utilisée permet d’obtenir la taille de gouttes souhaitée. Cette valeur figure dans la fiche technique de la buse.
⇨
Remarque : la plage de pression définie ici n’est pas reprise lors de l’épandage. Vous devez donc vous assurer que le pulvérisateur travaille dans la plage de pression souhaitée au cours du travail.
⇨
Les doses possibles s’affichent dans la zone « Compteurs ».
Si la dose calculée est trop élevée ou trop faible :
▪
Modifiez la vitesse de travail.
▪
Montez d’autres buses. Effectuez le calcul pour la nouvelle couleur de buse.



Procédure



Il est également possible d’effectuer le calcul en partant de la dose que l’on souhaite appliquer :
1.
 FS_JR3_Taschenrechner wechseln - Appuyer pour que l’icône  Istwert s’affiche dans la zone « Données utilisateur ».
2.
Saisir la dose souhaitée dans le champ  Istwert.
3.
Saisir la plage de pression pour la couleur de buse.
4.
Dans la zone « Compteurs », vous pouvez voir la vitesse à laquelle vous pouvez atteindre la dose à appliquer.
