Inversion de l'inclinaison de la rampe lors du demi-tour

Cette fonction vous vient en aide lors des travaux sur terrain en dévers.

Mode de fonctionnement

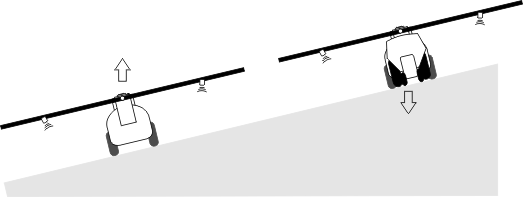

Lorsque vous travaillez en dévers, la rampe est inclinée. Cette fonction mémorise l'angle d'inclinaison.

Après la manœuvre de demi-tour, l'inclinaison de la rampe est inversée lorsque le pulvérisateur repart dans l'autre sens.

En dévers, vous pouvez appuyer sur ce bouton pour incliner la rampe de l'autre côté.

Utiliser les touches de fonction suivantes pour utiliser la fonction :

Icône de fonction	Signification
	Activation de la fonction. Chaque appui modifie la position cible de la rampe (flèche blanche).
	Inclinaison manuelle de la rampe. L'appui sur cette icône arrête l'inversion automatique de l'angle d'inclinaison.

Présentation

Le réglage actuel est affiché au-dessus de la rampe dans le masque de travail, lorsque la fonction est activée.

	Sens de déplacement de la rampe.		Position actuelle de la rampe.
	Position cible de la rampe.		Angle actuel du capteur angulaire du vérin d'inclinaison.

Les icônes suivantes peuvent s'afficher en fonction de la configuration :

Exemples

Icône	Signification
	Flèche blanche : la position cible est l'horizontale. Capteur angulaire : la position horizontale est atteinte.
	La rampe est inclinée vers la droite. La fonction est désactivée.
	La rampe est inclinée vers la droite. Elle doit cependant s'incliner automatiquement vers la gauche. Le système va incliner la rampe dans cette direction. Position actuelle : la rampe est inclinée vers la droite Position cible : inclinaison vers la gauche. Inversion en dévers : activée
	La rampe est inclinée vers la droite. Elle doit cependant être amenée automatiquement en position horizontale. Le système va incliner la rampe dans cette direction.

Procédure

þ: Vous avez calibré le capteur angulaire du vérin d'inclinaison (capteur angulaire de dévers).

1.: Avancer avec le pulvérisateur perpendiculairement à la pente du terrain.

3.: – Appuyer sur cette icône lorsque vous êtes dans la fourrière avant d'effectuer la manœuvre de demi-tour.

⇨: Pendant que la rampe est en mouvement, une flèche verte s'affiche dans le masque de travail.

4.: Ne terminez la manœuvre de demi-tour que lorsque la rampe est en position horizontale.

⇨: Le calculateur incline la rampe en position inverse jusqu'à ce que l'angle mémorisé précédemment soit atteint.

⇨: Pendant que la rampe est en mouvement, une flèche verte s'affiche dans le masque de travail.

⇨: Cette fonction se désactive si vous modifiez manuellement l'inclinaison de la rampe.
