SPRAYER-Controller MAXI und MIDI 3.0 - Géométrie des pulvérisateurs à deux calculateurs

Manuel de maintenance

Table des matières

Géométrie des pulvérisateurs à deux calculateurs

Vous devez mesurer et saisir les distances suivantes :

▪: Dans le calculateur principal : Distances entre la rampe principale, l'essieu et le point d'attelage.

▪: Dans le calculateur auxiliaire : Distance entre la rampe principale (CRP_2) et la rampe auxiliaire.

Dans les systèmes dont la rampe auxiliaire peut se rabattre d'un seul côté, vous devez en outre saisir la distance DRP_Y :

▪: La rampe ne se trouve que du côté gauche : 0cm

▪: Rampe uniquement du côté droit : Largeur de travail de la rampe en cm

Procédure

Voici comment saisir la géométrie du pulvérisateur dans le calculateur principal :

þ: Vous avez mis en place le second connecteur dans le calculateur principal.

1.: Passer au masque « Géométrie » dans l'application du calculateur principal :
> > > >

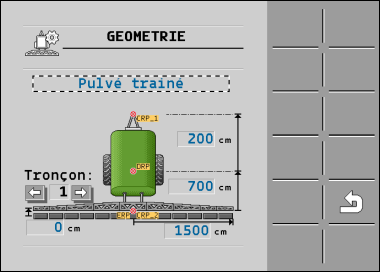

⇨: Le masque suivant s'affiche :

⇨: L'illustration montre deux points rouges : CRP_1 - point d'attelage ; DRP - essieu ; CRP_2 - Point de travail de la rampe principale. Vous devrez ultérieurement partir de ce point pour mesurer la distance avec la deuxième rampe.

2.: Indiquer le type de pulvérisateur dans le bandeau au-dessus du pictogramme.

3.: Saisissez les valeurs mesurées.

Procédure

Voici comment saisir la géométrie du pulvérisateur dans le calculateur auxiliaire :

1.: Passer au masque « Géométrie » dans l'application du calculateur auxiliaire :
> > > >

⇨: Le masque suivant s'affiche :

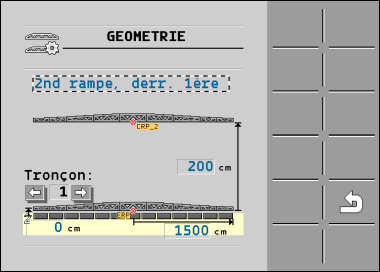

⇨: Le point rouge CRP_2 indique la première rampe.

2.: Dans le bandeau au-dessus du pictogramme, indiquer si la deuxième rampe se situe à l'avant ou à l'arrière de la première (vu dans le sens de la marche) : « 2nd rampe, derr. 1ère » ou « 2nd rampe, devant 1ère »

3.: Mesurer et saisir la distance entre CRP_2 et la deuxième rampe (ERP).
