SPRAYER-Controller MAXI und MIDI 3.0 - Calibration des buses

Manuel de maintenance

Table des matières

Calibration des buses

MAZ_Düsen kalibrieren

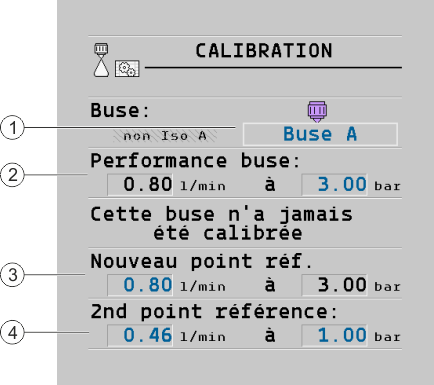

Masque « Calibration »

	Buse sélectionnée		Rendement de la buse à 3 bars - Résultat de la calibration
	Rendement actuel de la buse. Lorsque vous modifiez la pression, le nouveau rendement calculé de la buse s’affiche.		Dans le cas de buses non normalisées, la calibration doit s’opérer avec une pression différente. Celle-ci devra être aussi élevée que la pression de travail prévue.

		AVERTISSEMENT
	Produits phytosanitaires ou résidus de produits phytosanitaires Risque d'empoisonnement ou risque de brûlure 1. Avant la calibration, nettoyez soigneusement la cuve de liquide de pulvérisation. Le pulvérisateur doit être exempt de produits phytosanitaires ou de résidus de produits phytosanitaires. 2. Utilisez seulement de l'eau claire pendant la calibration. 3. Portez un équipement de protection réglementaire.

Procédure

Voici comment calibrer une buse normalisée :

þ: La cuve est remplie d’eau claire.

þ: Il n’y a aucun résidu de produit phytosanitaire dans la cuve et dans les conduites.

1.: - Dans le masque de travail, passer au mode d’épandage manuel

2.: - Commencer l’épandage.

3.: et - Régler la pression de pulvérisation à 3 bars.

4.: Recueillir l’eau de plusieurs buses avec un godet de mesure pendant une minute chacune.

5.: Calculer la dose appliquée en moyenne.

6.: - Arrêter l’épandage.

7.: - Activer le mode automatique.

8.: Passer au masque « Calibration » :
> >

9.: Dans la ligne « Buse », sélectionner la buse pour la calibration. Les buses normalisées sont nommées par leur couleur.

10.: Dans le champ sous la ligne « Nouveau point réf. » (Nouveau point référence), saisir la dose moyenne en l/min.

11.: Pour les buses non définies, vous devez également entrer le rendement minimal de la buse sous le paramètre « 2nd point référence ». À cet effet, vous devez répéter la procédure avec une autre pression.

⇨: Vous avez calibré la buse choisie.
