Remplissage de la cuve avec TANK-Control et arrêt automatique de remplissage

Si un TANK-Control avec arrêt automatique de remplissage est installé et configuré sur le pulvérisateur, vous pouvez l'utiliser. Ce système permet d'arrêter automatiquement le remplissage lorsqu'un certain niveau est atteint.

Vous pouvez définir jusqu'à deux limites de remplissage. Lorsque le contenu de la cuve atteint ces limites, le système arrête le remplissage.

Icône de fonction	Fonction	Conséquences
	Ouverture de la vanne à boisseau sphérique pour le remplissage	▪ La vanne à boisseau sphérique est ouverte. ▪ L'icône suivante s'affiche à l'écran : ▪ L'eau est pompée. ▪ Le contenu de la cuve change lentement.
	Fermeture de la vanne à boisseau sphérique pour le remplissage	▪ La vanne à boisseau sphérique est fermée.
	Changement de la limite de remplissage active	▪ Lors du pompage, seule la limite de remplissage choisie est prise en compte. Le remplissage de la cuve se poursuit jusqu'à ce que ce niveau soit atteint.

Procédure

Voici comment remplir la cuve avec deux limites de remplissage :

þ: Un TANK-Control avec arrêt automatique de remplissage est installé sur le pulvérisateur.

1.: Passer au masque « Remplissage - TANK-Control » :

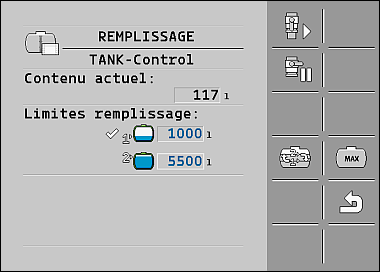

⇨: Le masque suivant s'affiche :

2.: Dans les champs Limite remplissage 1 et 2, saisissez jusqu'à deux niveaux auxquels la pompe doit être arrêtée ou la vanne à boisseau sphérique fermée.

⇨: Lorsque vous saisissez deux limites de remplissage, une nouvelle icône de fonction s'affiche à l'écran :

⇨: Appuyez sur l'icône pour sélectionner la limite de remplissage à laquelle la pompe doit s'arrêter.

3.: - Ouvrir la vanne à boisseau sphérique.

⇨: L'icône s'affiche.

⇨: Le remplissage commence.

⇨: Dès que le niveau atteint la limite de remplissage 1, la vanne à boisseau sphérique est fermée et le remplissage terminé.

⇨: S'il existe une deuxième limite de remplissage, celle-ci est automatiquement activée.

4.: Vous pouvez maintenant ajouter le produit phytosanitaire et brasser le contenu de la cuve.

5.: Préparez le pulvérisateur pour un second remplissage.

6.: - Ouvrir la vanne à boisseau sphérique.

⇨: Le remplissage commence.

⇨: Dès que le niveau atteint la limite de remplissage 2, la vanne à boisseau sphérique est fermée et le remplissage terminé.
