Replier et déplier la rampe
Cette fonction permet de replier et déplier la rampe du pulvérisateur.
L'utilisation dépend des facteurs suivants :
- ▪
- Nombre des parties de la rampe repliables et dépliables.
- ▪
- type de verrouillage pour le repliage et le dépliage de la rampe.
- ▪
- Type de pulvérisateur
Pour atteindre le masque avec cette fonction :
Structure d'une rampe

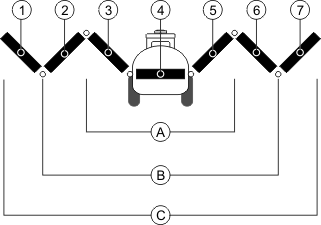

La figure suivante montre la structure des rampes et les noms attribués aux différentes parties de la rampe. La figure montre un pulvérisateur avec une rampe en sept parties mais qui s'applique aussi aux rampes plus petites.
Parties de la rampe chez un pulvérisateur
| | | Partie de la rampe : Intérieur gauche |
| | | Partie de la rampe : Partie non-mobile |
| | | Partie de la rampe : Intérieur droit |
| Partie de la rampe : Extérieur gauche | | Partie de la rampe : Milieu droite |
| Partie de la rampe : Milieu gauche | | Partie de la rampe : Extérieur droite |

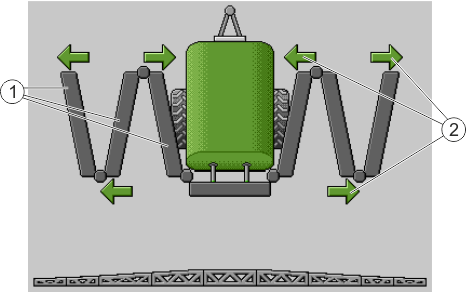

Représentation de la rampe dans le masque « Pliage »
| Éléments dépliables de la rampe |
| Icône : l’élément de rampe est replié ou déplié Les flèches s’affichent pour les éléments de rampe repliables, elles indiquent le sens de déplacement. |
| |
| La rampe se trouve à la hauteur du capteur de butée de mât. Condition préalable : un capteur de butée est monté sur le mât. |
L’illustration suivante montre comment une rampe de sept éléments est affichée dans les icônes de fonction.
| Flèche de direction Flèche vers l’intérieur : repliage Flèche vers l’extérieur : dépliage |
| Avec cette icône de fonction, les éléments de rampe marqués en gris ne sont pas repliés ni dépliés |
| Avec cette icône de fonction, les éléments de rampe marqués en blanc sont repliés ou dépliés |
Utiliser les touches de fonction suivantes pour utiliser la fonction :
| | | |
Replier symétriquement les éléments intérieurs de la rampe | | | |
Déplier symétriquement les éléments intérieurs de la rampe | | | |
Replier symétriquement les éléments intermédiaires de la rampe | | | |
Déplier symétriquement les éléments intermédiaires de la rampe | | | |
Déplier la rampe à l'extérieur à gauche | | | |
Déplier l'élément extérieur droit | | | |
Replier symétriquement les éléments intermédiaires et intérieurs de la rampe | | | |
Déplier symétriquement les éléments intermédiaires et intérieurs de la rampe | | | |
Verrouiller l'élément de rampe | | | |
