Calibration du débitmètre avec la méthode de buse

Lors de la calibration du débitmètre avec la méthode buse, vous déterminez le volume moyen de liquide pulvérisé par une buse en un temps déterminé.

Mode de fonctionnement

Au cours de la calibration par cette méthode, de l'eau propre doit être pulvérisée sur la largeur totale de la rampe et une mesure du volume apporté effectuée sur plusieurs buses à l'aide d'un godet de mesure.

Le débitmètre mesure les impulsions sur cette période.

Lorsque vous avez terminé la pulvérisation, vous devez saisir la quantité moyenne d'eau pulvérisée par une buse en une minute.

Le calculateur détermine ensuite le nombre d'impulsions par litre.

		AVERTISSEMENT
	Produits phytosanitaires ou résidus de produits phytosanitaires Risque d'empoisonnement ou risque de brûlure 1. Avant la calibration, nettoyez soigneusement la cuve de liquide de pulvérisation. Le pulvérisateur doit être exempt de produits phytosanitaires ou de résidus de produits phytosanitaires. 2. Utilisez seulement de l'eau claire pendant la calibration. 3. Portez un équipement de protection réglementaire.

Procédure

þ: Le mode manuel est activé (l’icône s’affiche dans la zone « Données de pulvérisation » du masque de travail).

þ: Vous vous êtes muni d’un godet gradué permettant de mesurer le volume total épandu.

þ: Vous vous êtes muni d’un chronomètre pour compter exactement une minute.

þ: Tous les tronçons sont présélectionnés et le pulvérisateur peut épandre sur toute la largeur de travail.

þ: La cuve est remplie d’eau claire.

þ: La largeur de travail définie est correcte.

þ: Le nombre de buses par tronçon et le nombre de tronçons sont correctement indiqués.

1.: S’assurer que toutes les conditions préalables sont remplies !

2.: Passer au masque « CALIBRATION » :
> > >

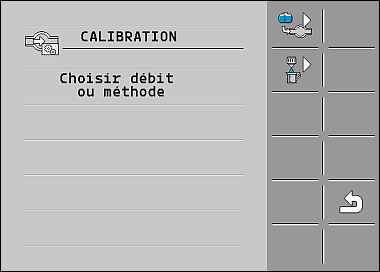

⇨: Le masque suivant s’affiche :

3.: - Sélectionner la méthode « à la buse ».

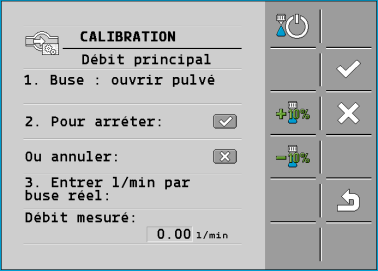

⇨: Le masque suivant s’affiche :

⇨: Le débit actuel s’affiche dans la ligne « Débit mesuré ».

4.: - Commencer l’épandage.

5.: Placer le godet sous une buse et collecter l’eau pulvérisée pendant exactement 60 secondes.

6.: Noter le volume d’eau pulvérisé.

7.: Répéter les deux dernières étapes sur plusieurs buses.

8.: Déterminer et noter une moyenne à partir de plusieurs mesures.

9.: - Arrêter l’épandage.

⇨: L’épandage est arrêté.

10.: - Arrêter la calibration.

⇨: Un champ de saisie s’affiche dans la ligne « 3. Saisir la quantité exacte par buse ».

11.: Saisir le volume total moyen épandu en litres dans ce champ.

12.: - Quitter le masque.

⇨: La valeur du paramètre « Impuls. débit princ. » est mise à jour.

⇨: Vous avez calibré le débitmètre avec la méthode « à la buse ».
