Informazioni sul job computerPanoramica del sistemaUpgrade: TANK-Control III


Upgrade: TANK-Control III

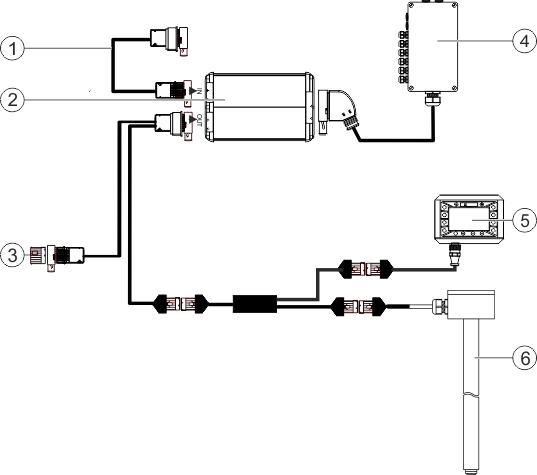

 Erweiterung TANK-Control III
TANK-Control II
Collegamento al sistema principale o per l'upgrade del sistema
Scatola di derivazione
Job computer
Computer di bordo TANK-Control III
Coperchio impermeabile antipolvere o resistenza terminale.
Oppure connettore per gli upgrade
Sensore di livello


Le Istruzioni del TANK-Control III sono disponibili nell'area download del nostro sito web:
www.mueller-elektronik.de
