SPRAYER-Controller MAXI und MIDI 3.0 - Riempimento della cisterna mediante TANK-Control con arresto di riempimento

Riempimento della cisterna mediante TANK-Control con arresto di riempimento

Se sulla irroratrice è installato e configurato il TANK-Control con l'arresto di riempimento, esso potrà essere utilizzato. In questo modo il riempimento verrà fermato, una volta raggiunto il determinato livello.

Per il riempimento possono essere definiti fino a due limiti. Il sistema arresterà il riempimento, una volta raggiunti tali limiti di riempimento nel serbatoio.

Simbolo di funzione	Funzione	Azione
	Per aprire il rubinetto a sfera di riempimento	▪ Verrà aperto il rubinetto a sfera. ▪ Sulla schermata verrà visualizzato il simbolo: ▪ Verrà pompata l'acqua. ▪ Il contenuto corrente del serbatoio cambia progressivamente.
	Per chiudere il rubinetto a sfera di riempimento	▪ Verrà chiuso il rubinetto a sfera.
	Per passare tra i limiti di riempimento	▪ Nel pompaggio verrà tenuto conto solo del limite di riempimento selezionato. Si avrà il riempimento del serbatoio, fino a raggiungere il rispettivo livello.

Procedura

Per riempire il serbatoio con due limiti di riempimento, procedere come segue:

þ: Sulla irroratrice è installato il TANK-Control con l'arresto di riempimento.

1.: Passare alla schermata "Riempimento - TANK-Control":

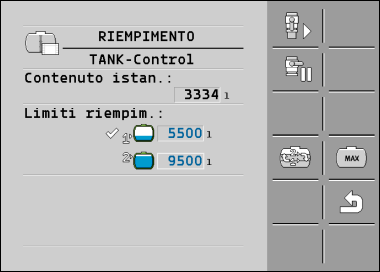

⇨: Appare la seguente schermata:

2.: Impostare per il Limite riempim. 1 e 2 fino a due livelli, al raggiungimento dei quali si vuole arrestare la rispettiva pompa o chiudere il rubinetto a sfera.

⇨: Immettendo due limiti di riempimento, sullo schermo apparirà un nuovo simbolo di funzione:

⇨: Premere il simbolo , in modo da selezionare il limite di riempimento, al raggiungimento del quale si vuole arrestare la pompa.

3.: - Aprire il rubinetto a sfera.

⇨: Appare il simbolo .

⇨: Viene avviato il riempimento.

⇨: Il rubinetto a sfera verrà chiuso ed il riempimento fermato, una volta raggiunto il livello definito come Limite riempim. 1.

⇨: L'eventuale secondo livello di riempimento disponibile verrà attivato in automatico.

4.: A questo punto è possibile introdurre l'agente da spruzzare ed agitare il contenuto del serbatoio.

5.: Predisporre l'irroratrice al secondo riempimento.

6.: - Aprire il rubinetto a sfera.

⇨: Viene avviato il riempimento.

⇨: Il rubinetto a sfera verrà chiuso ed il riempimento fermato, una volta raggiunto il livello definito come Limite riempim. 2.
