Chiusura ed apertura della barra
Questa funzione consente l'apertura e chiusura della barra dell'irroratrice.
Il suo utilizzo dipende dai seguenti fattori:
- ▪
- Numero delle sezioni apribili e richiudibili della barra.
- ▪
- Modalità di blocco dell'apertura e della chiusura della barra.
- ▪
- Tipo dell'irroratrice.
Per passare alla maschera con questa funzione, premere:
Struttura della barra
La seguente figura illustra la struttura della barra, riportando le denominazioni di ogni singola sezione. Questa figura si riferisce ad un irroratore con una barra a sette sezioni. Tuttavia la raffigurazione è applicabile anche alle barre più piccole.
Sezioni della barra di un irroratore
| | | Sezione della barra: Interna sx |
| | | Sezione della barra: Sezione fissa |
| | | Sezione della barra: Interna dx |
| Sezione della barra: Esterna sx | | Sezione della barra: Centrale dx |
| Sezione della barra: Centrale sx | | Sezione della barra: Esterna dx |

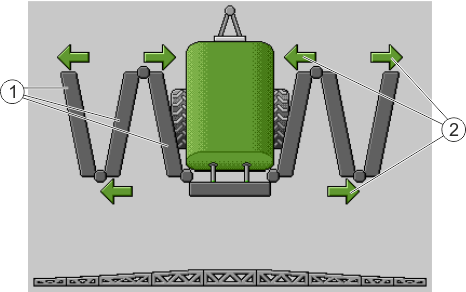

Raffigurazione della barra nella schermata "Chiusura barra"
| Sezioni apribili della barra |
| Icona: La sezione della barra verrà aperta o chiusa Le frecce verranno visualizzate in corrispondenza delle sezioni pieghevoli della barra ed indicano la direzione di movimento. |
| |
| La barra è disposta all'altezza del sensore del montante di sollevamento. Presupposto necessario: È installato il sensore del montante di sollevamento. |
La seguente figura mostra come viene raffigurata nelle rispettive icone funzione una barra a sette sezioni.
| Frecce di direzione La freccia rivolta all'interno indica: Chiusura La freccia rivolta all'esterno indica: Apertura |
| Con questa icona funzione le sezioni della barra contrassegnate in grigio non verranno aperte o chiuse |
| Con questa icona funzione verranno aperte o chiuse le sezioni della barra contrassegnate in bianco |
Per l'impiego della funzione, utilizzare i seguenti tasti funzione:
| | | |
Chiusura contemporanea della barra internamente a destra e a sinistra | | | |
Apertura contemporanea della barra internamente a destra e a sinistra | | | |
Chiusura contemporanea della barra centralmente a destra e a sinistra | | | |
Apertura contemporanea della barra centralmente a destra e a sinistra | | | |
Apertura della barra esternamente a sinistra | | | |
Apertura della barra esternamente a destra | | | |
Chiusura contemporanea della barra centralmente ed internamente a destra e a sinistra | | | |
Apertura contemporanea della barra centralmente ed internamente a destra e a sinistra | | | |
| | | |
