Düse bei Verschleiß neu kalibrieren

Auch wenn Sie ISO konforme Düsen verwenden, kann es passieren, dass sich die Leistung der Düse durch Verschleiß ändert.

In diesem Fall haben Sie die Möglichkeit eine ISO-Düse zu kalibrieren und eine neue Leistung anzugeben.

Vorgehensweise

1.: Zur Maske Düsenauswahl wechseln:

2.: Art der Düse wählen. Siehe Kapitel Art der Düse wählen.
Wählen Sie die Düse, die Sie kalibrieren möchten.

3.: - Drücken.

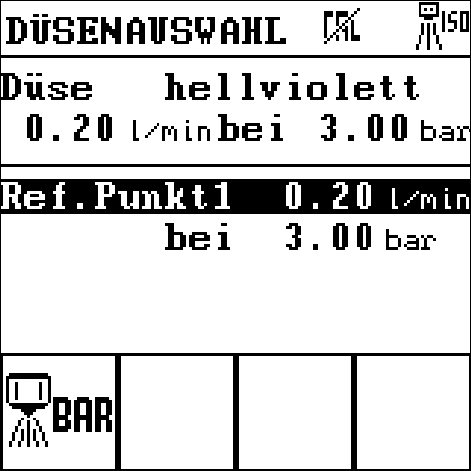

⇨: Folgende Maske erscheint:

4.: Zeile Ref.Punkt1 markieren.

5.: Aktuelle Leistung der Düse bei 3 bar eingeben.
Sie ermitteln die Leistung der Düse in dem Sie mit einem Messbecher bei einem Druck von 3 bar die Ausgebrachte Menge an einer Düse in einer Minute messen.

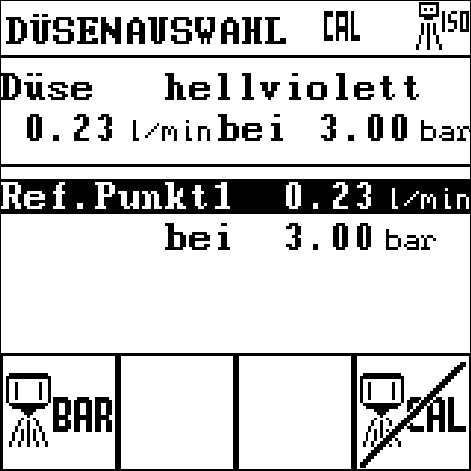

⇨: Folgende Maske erscheint:

An dem Symbol erkennen Sie, dass die gewählte Düse umkonfiguriert wurde und nicht länger ISO-konform ist.

⇨: Sie haben eine Düse kalibriert.

Auf Werkseinstellungen zurücksetzen

Sie können eine neu kalibrierte ISO-Düse auf die ISO Einstellungen zurücksetzen.

Vorgehensweise

1.: Zur Maske Düsenauswahl wechseln:

2.: Art der Düse wählen. Siehe Kapitel Art der Düse wählen.
Wählen Sie eine Düse, die Sie neu kalibriert haben, und die Sie wieder auf die ISO Einstellungen zurücksetzen möchten.

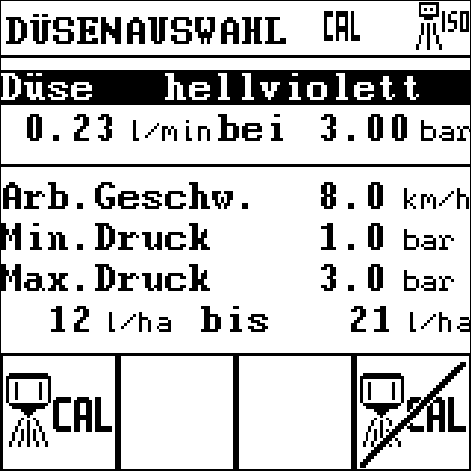

⇨: Gewählte Düse erscheint in der Maske Düsenauswahl:

3.: - Düse auf ISO Einstellungen zurücksetzen.
Wenn dieses Funktions-Symbol nicht erscheint, dann ist die Düse ISO-konform kalibriert.

⇨: Folgende Maske erscheint:

⇨: Sie haben die umkonfigurierte Düse auf ISO Einstellungen zurückgesetzt.
