Spraylight für den Einsatz vorbereitenGrundeinstellungen des Bordrechners konfigurierenDatum / Uhrzeit einstellen


Datum / Uhrzeit einstellen


Wann eingeben?



▪
Vor der ersten Inbetriebnahme.


▪
Wenn Spraylight länger als zwei Wochen keine Stromversorgung hatte.



Vorgehensweise



1.

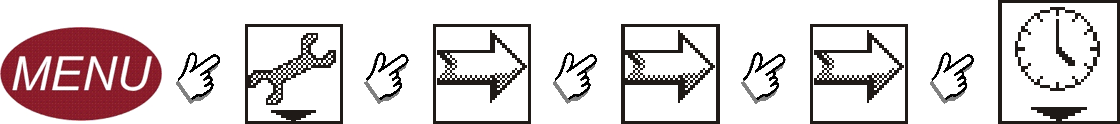

Zur Maske Datum/Uhrzeit wechseln:
 Datum Uhrzeit
⇨

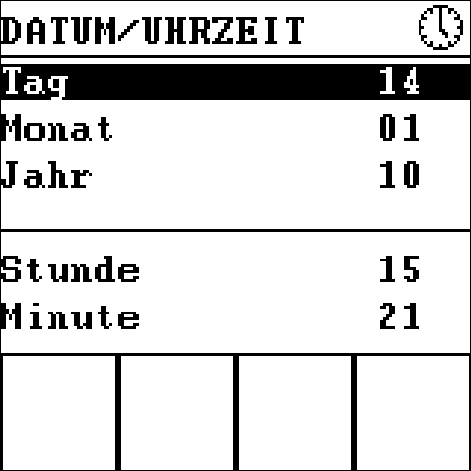

Folgende Maske erscheint:
 Datum Uhrzeit - Spraylight
2.
Gewünschte Parameter ändern.
⇨
Das neue Datum und die neue Uhrzeit erscheinen in der Maske Parameter 4
