Spraylight használatra történő előkészítése Áramlásmérő kalibrálásaÁramlásmérő kalibrálása a fúvókamódszerrel


Áramlásmérő kalibrálása a fúvókamódszerrel

Az átfolyásmérőnek a fúvókamódszerrel történő kalibrálása esetén Ön az egy fúvóka által egy bizonyos idő alatt kijuttatott folyadékmennyiséget határozza meg.


Működési módja


Az ezzel a módszerrel történő kalibráláskor tiszta vizet kell a teljes munkaszélességben kijuttatni, és e közben mérőhengerrel a különböző fúvókák által kibocsátott mennyiséget meghatározni.
Az átfolyásmérő méri az ez alatt az idő alatt keletkező impulzusok számát.
Amikor Ön befejezte a kijuttatást, be kell írnia, hogy mennyi vizet bocsátott ki átlagosan egy fúvóka egy perc alatt.
A számítógép kiszámítja az impulzusok literenkénti számát.



Előfeltételek



þ
Készítsen elő egy mérőhengert, amellyel a kijuttatott mennyiséget meg tudja mérni.
þ
Készítsen elő egy stoppert azért, hogy egy perc hosszát pontosan meg tudja határozni.
þ
Valamennyi szakasz nyitva, a permetezőgép teljes munkaszélességében tud permetezni.
þ
A manuális mód aktiválva (a munkamaszkon megjelenik a  Hand szimbólum).
þ
A tartály tiszta vízzel van feltöltve.
þ
A beállított munkaszélesség helyes.
þ
A szakaszonkénti fúvókaszám és a szakaszok száma helyesen van megadva.
1.
Győződjön meg arról, hogy valamennyi előfeltétel teljesült!
2.

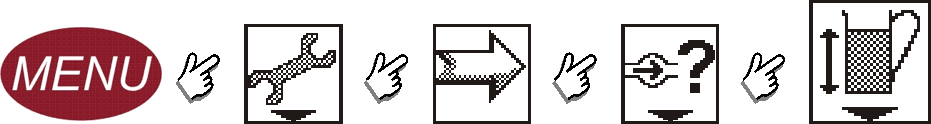

Váltson át az IMPUL. FÖÁGI maszkra:
 DFM-Impulse Düsenmethode
⇨
A következő maszk jelenik meg:

3.
 Ampel - Indítsa el a kalibrálást.
⇨
A következő funkciószimbólumok jelennek meg:
 OK - Állítsa meg a kalibrálást.
 ESC - A kalibrálás megszakítása.
4.
 Teilbreiten-Hauptschalter - A kijuttatás indítása.
⇨
Kijuttatás közben a rendszer folyamatosan számolja a percenként kijuttatott mennyiséget literben, az IMPUL. FÖÁGI maszkon.
5.
Válasszon ki egy fúvókát, és az előkészített mérőhengerrel fogja fel a pontosan 60 másodperc alatt kijuttatott vizet. Jegyezze fel a mennyiséget.
Azt javasoljuk, hogy számítson átlagértéket több fúvóka eredményéből.
6.
 Teilbreiten-Hauptschalter - Állítsa le a kijuttatást.
⇨
A kijuttatás leáll.
⇨
A kijelző nem számolja tovább a literben mért mennyiséget.
7.
 OK - állítsa meg a kalibrálást.
⇨
Az IMPUL. FÖÁGI maszkon megjelenik a Mennyiség sor.
8.
 OK - válassza ki a Mennyiség sort.
⇨
Megjelenik a Mennyiség maszk.
9.
Írja be az átlagosan mért mennyiséget literben.
10.
 OK - hagyja jóvá.
11.
 ESC - lépjen ki a maszkból.
⇨
Ön ezzel az átfolyásmérőt a fúvókamódszer szerint kalibrálta.
