Spraylight használatra történő előkészítése Áramlásmérő kalibrálásaÁramlásmérő kalibrálása a tartálymódszerrel


Áramlásmérő kalibrálása a tartálymódszerrel



Működési módja


A tartály ürítésévell végzett kalibrálás során nagyobb mennyiségő vizet juttatunk ki a tartályból.
Az átfolyásmérő méri az ez alatt az idő alatt keletkező impulzusok számát.
A kijuttatás végeztével be kell írni a kijuttatott víz mennyiségét.
A számítógép kiszámítja az impulzusok literenkénti számát.



Előfeltételek


þ
Minden szakasz szélesség be van kapcsolva.
þ
A manuális mód aktiválva van (a munkamaszkban a  Hand szimbólum jelenik meg).
þ
Ön tiszta vízzel töltötte meg a tartályt. Ehhez több száz liter vízre van szüksége.
þ
Önnek lehetősége van a teljes folyamat megmérésére, vagy a kiszórt víz mennyiségének más módszerrel történő megmérésére.
þ
A szivattyú be van kapcsolva.
1.
Bizonyosodjon meg, hogy minden előfeltétel teljesült!
2.

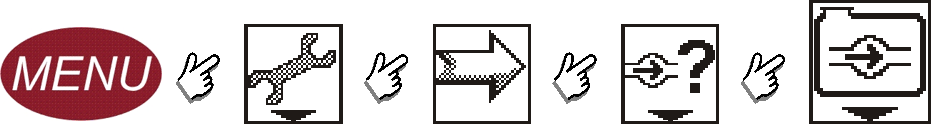

Váltson a IMPUL. FÖÁGI maszkhoz:
 DFM-Impulse Tankmethode
⇨
Az alábbi maszk jelenik meg:

3.
 Ampel - Kalibrálás indítása.
⇨
Az alábbi funkciós-szimbólumok jelennek meg:
 OK - Kalibrálás leállítása.
 ESC - Kalibrálás megszakítása.
4.
 Teilbreiten-Hauptschalter - Szórás indítása.
⇨
Szórás közben a IMPUL. FÖÁGI maszkban az impulzusok száma egyre nagyobb lesz.
5.
Várjon, amíg néhány száz liter kiszórásra kerül.
6.
 Teilbreiten-Hauptschalter - Szórás leállítása.
⇨
A szórás leáll.
⇨
A kijelzőben nem történik impulzus szám növekedés.
7.
 OK - Kalibrálás leállítása.
⇨
A IMPUL. FÖÁGI maszkban a Mennyiség kijelölt sor jelenik meg.
8.
Határozza meg a kiszórt mennyiséget.
9.
Bizonyosodjon meg, hogy a Mennyiség sor ki van jelölve.
10.
 OK - Válassza ki a mennyiség sort.
⇨
Megjelenik az adatbeviteli maszk.
11.
Adja meg a kiszórt mennyiséget liter-ben.
12.
 OK - Erősítse meg.
13.
 ESC - Lépjen ki a maszkból.
⇨
Ön a tartálymódszerrel kalibrálta az áramlásmérőt.
