Készülék bevetése a mezőnMunkaeredmények dokumentálásaEredmények maszk

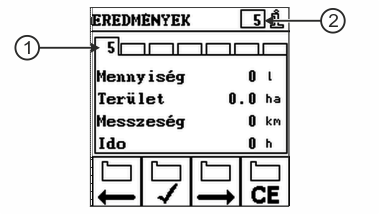

Eredmények maszk
EREDMÉNYEK – a munkaeredményeket dokumentálja az eredmények aktiválásától egy másik eredmények maszk aktiválásáig tartó időszakban.
A Spraylight 20 eredmények maszkkal rendelkezik.
 Tageszähler
Eredmények
Kijelzett eredmények
Az eredmények száma, melynek eredményei kijelzésre kerülnek.
Aktivált eredmények
Az eredmények száma, amely az aktuális munkálatot dokumentálja.
Elérési útvonal

 Tageszähler


Kezelőelemek


Előző eredmények kijelzése
Következő eredmények kijelzése
Kijelzett eredmények aktiválása
A kijelzett eredmények tartalmának törlése
