Kerék érzékelő felnire történő szerelése

A kerékszenzort a következő esetekben szerelik a felnire:

▪: Vontatott permetezőgép esetén - a vontatott permetezőgép felnijére.

▪: Függesztett permetező és összkerékhajtás nélküli traktor esetén- a traktor első kerekére.

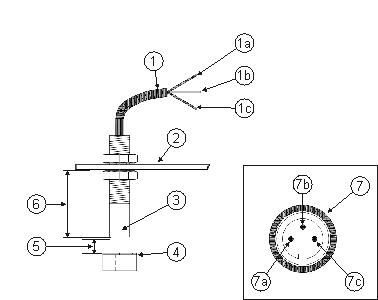

Radsensor an der Felge montieren

A kerékszenzor felszerelése a felnire

	Kábel 3 pólusú dugaszhoz		A kapcsolási távolságnak 5-10 mm-nek kell lennie.
	Fehér szín: Tömeg		A derékszögű tartó és a szenzor vége közötti távolság Legalább 25 mm-nek kell lennie.
	Barna szín: +12 volt		3 pólusú dugasz – póluskiosztás (opcionális)
	Zöld szín: Kerék		Fehér szín: Tömeg
	Derékszögű tartó		Barna szín: +12 volt
	Kék sapkával ellátott kerékszenzor		Zöld szín: Kerék
	Piros sapkával ellátott mágnes Antimágneses felszerelést igényel.

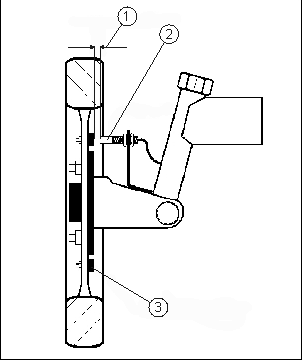

A következő ábrán a kerékszenzor és a mágneses helyét mutatja a felnin:

Radsensor an der Felge 2

A kerékszenzor és a mágnesek helye a felnin

	Kapcsolási távolság 5-10 mm		Mágnes
	Kerékszenzor

Eljárásmód

1.: Számítsa ki a szükséges mágnesek számát.
A mágnesek számát a kerék mérete határozza meg.
Az egyes impulzusok között megtett távolság nem lehet nagyobb 60 cm-nél.
Számítás:
Kerékkerület ÷ 60 cm = mágnesek száma
pl.:
256 cm ÷ 60 cm = 4,27 = min. 5 mágnes

2.: Szerelje fel a mágneseket a mellékelt V4A csavarokkal a keréktárcsára.
A mágneseket egyenlő távolságra kell elosztani a felni kerülete mentén.

3.: Rögzítse a kerékszenzort a tengelycsukló csapágyára a mellékelt tartó segítségével. A szenzor végének a mágnesek felé kell néznie.
A szenzor és a mágnesek között 5 -10 mm távolságnak kell adódnia.
A következő ábrán a szenzor és a mágnesek helye látható:

4.: Csatlakoztassa elektronikusan a kerékszenzort:
Ehhez az alábbi lehetőségek állnak rendelkezésre:
- Ha a kerékszenzort a vontatott permetezőre szerelte, csatlakoztassa a kerékszenzort az elosztóra. Használja a 39 pólusú dugaszt.
- Ha a kerékszenzort a traktor kerekére szerelte, közvetlenül a Spraylight egységre csatlakoztassa a kerékszenzort. Csatlakoztassa a szenzor 3 pólusú dugaszát a Spraylight egység 8 pólusú csatlakozóházára.
