Anbau- und Bedienungsanleitung - Kerék érzékelő kardántengelyre történő szerelése

Beszerelési és kezelési útmutató

Tartalomjegyzék

Kerék érzékelő kardántengelyre történő szerelése

		FIGYELEM
	Forgó gépalkatrészek Behúzás és zúzódási sérülések veszélye 1. A kerék érzékelő felszerelése előtt kapcsolja ki a motort! 2. Bizonyosodjon meg, hogy senki sem kapcsolta be a motort, amíg Ön a kerék érzékelőt szereli!

A kerék érzékelőt a következő esetekben szerelik a kardántengelyre:

▪: Függesztett permetező és össz-kerék meghajtású traktor esetén.

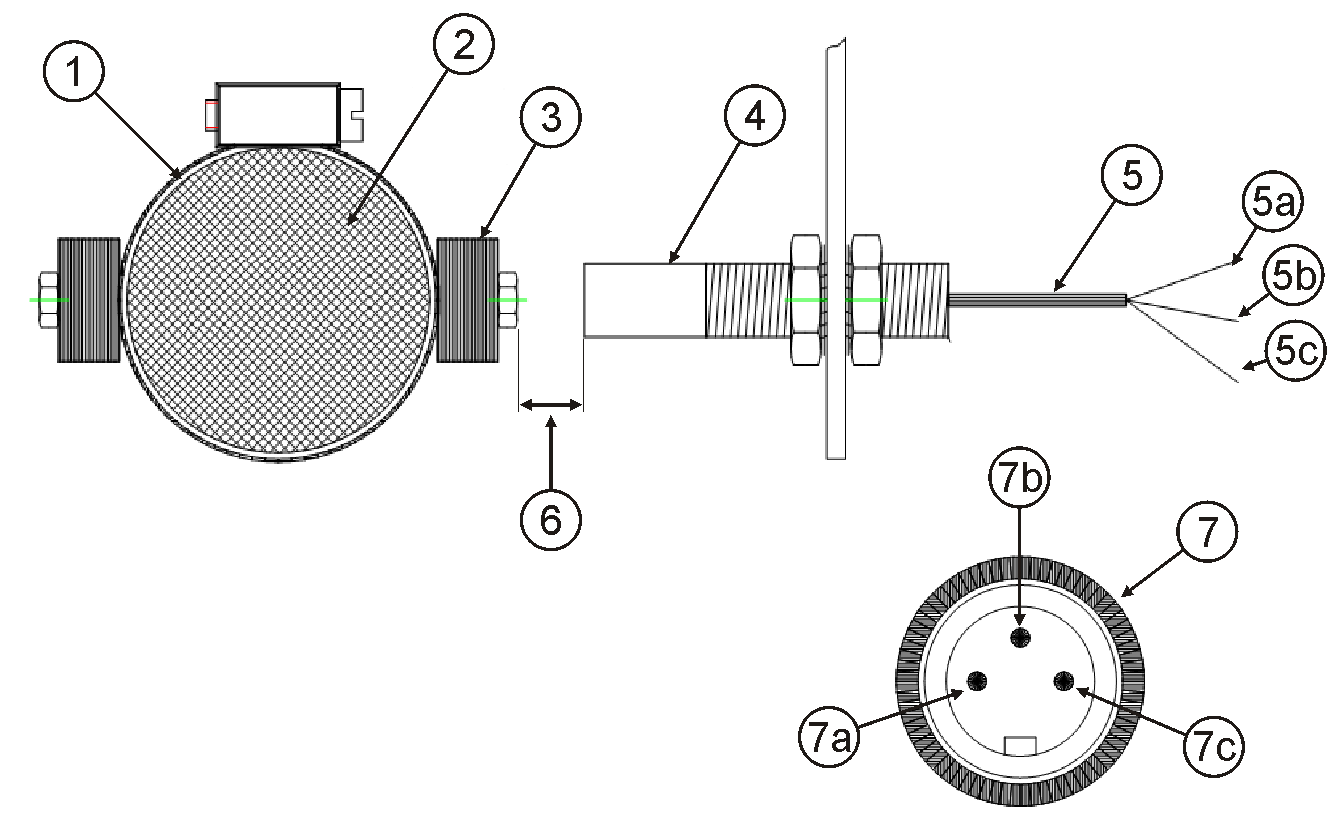

Radsensor an der Kardanwelle montieren

Kerék érzékelő kardántengelyre történő szerelése

	Tömlőbilincs mágnesekkel Kivitelezéstől függően egy vagy két mágnes lehet.		Zöld szín: Keréktp
	Kardántengely		Kapcsolási távolság 5 - 10 mm
	Mágnes piros kupakkal Szerelje fel anti-mágneses módon.		3pól. csatlakozó – Pin kiosztás (a csatlakozó opcionális)
	Kerék érzékelő kék kupakkal		Fehér szín: Földelés
	Kábel 3pól. csatlakozóhoz		Barna szín: +12 Volt
	Fehér szín: Földelés		Zöld szín: Keréktp
	Barna szín: +12 Volt

Eljárásmód

1.: Szerelje fel a tömlőbilincset a mágnessel a kardántengelyre.

2.: Szerelje fel az érzékelőt rezgésmentesen.

3.: Az érzékelőnek 5 - 10 mm-es távolságban kell a mágnesekre mutatnia.

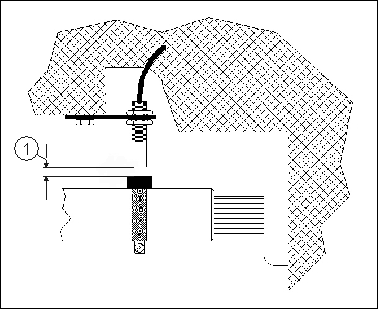

Az érzékelő és a tömlőbilincs pozícióját a következő rajz mutatja:

Radsensor an der Kardanwelle 2

A kerék érzékelő pozíciója a kardántengelyen

Az érzékelő és a mágnesek között 5 -10 mm-es távolságnak kell lennie.
