Paso 1: Perforar orificios en el tanque
Procedimiento
- þ
- El pulverizador está posicionado en un suelo nivelado.
- 1.
- En la parte superior del tanque, perfore un orificio (Ø 55mm) para la abertura del tubo del sensor.
- 2.

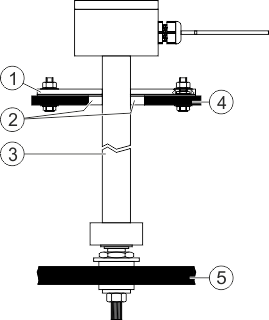

- Marque los puntos de perforación. Para ello, introduzca el tubo del sensor con la brida circular a través de la perforación. Utilice la brida circular 140 como plantilla de perforación y marque en el tanque los puntos para los tornillos.
- 3.
- Taladre 4 orificios en los puntos marcados (Ø 8,5 mm) para fijar la brida circular.
- 4.
- Extraiga el tubo del sensor del tanque.
- 5.
- Utilice un perpendículo para establecer un punto directamente debajo del orificio en el fondo del tanque.
- 6.
- Marque el punto de perforación.
- 7.
- Taladre en el punto marcado un orificio (Ø 6,2 mm) para montar el soporte del tubo.
- 8.
- Monte ahora el soporte del tubo.
