Paso 4: Montar tubo del sensor
Procedimiento
- 1.
- Introduzca el tubo del sensor preparado a través de la abertura en la parte superior del tanque.
- 2.
- Atornille el tubo del sensor al soporte del tubo ubicado en el fondo del tanque. Debido a que deberá girar el tubo del sensor, asegúrese de que el cable del tubo del sensor no se enredará.
- 3.

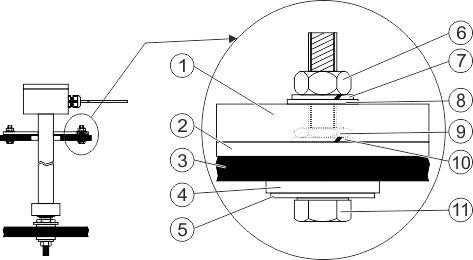

- Deslice en cada uno de los 4 tornillos hexagonales M8 una arandela A8,4 (grande) y una junta Viton 25x8x3.
- 4.
- Enrosque los tornillos desde abajo hacia arriba a través de la tapa del tanque.
- 5.
- Deslice desde arriba un anillo elástico B8 en los tornillos.
- 6.
- Apriete los tornillos con las tuercas planas M8.
- 7.
- Deslice la junta Viton 140 y la brida circular 140 hacia abajo.
- 8.
- Deslice una arandela A8,4 y un anillo elástico B8 en los tornillos.
- 9.
- Apriete los tornillos con las tuercas M8.
- 10.
- Ha finalizado el montaje.
