Свързване на камера NQ
Начин на действие
- 1.

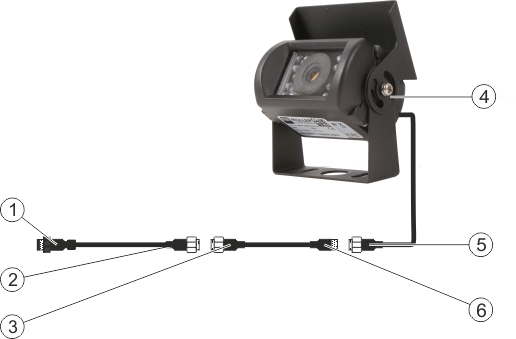

- Свържете кабелите един към друг, както е показано на фигурата. При това вземете под внимание дължината на кабелите.
- 2.
- ВНИМАНИЕ! При полагане на кабела обърнете внимание на това, да няма прегъване на кабели и никой да не може да се препъне в кабелите.
- 3.
- Положете кабела. Уверете се, че кабелът стига до терминала и по време на работа няма да бъде скъсан.
- 4.
- Закрепете го с приложените кабелни връзки.
- 5.
- Закрепете камерата. За целта използвайте шаблона за разпробиване от кратката инструкция в белия кашон.
- 6.
- Свържете камерата към терминала. За целта използвайте извод D.
- 8.
- Ако отделите кабела от терминала, използвайте приложеното гумено уплътнение, за да уплътните открития щекер.
