Описание на продуктаБутони на терминала


Бутони на терминала

Върху корпуса на терминала ще откриете няколко бутона, с които можете да обслужвате терминала.

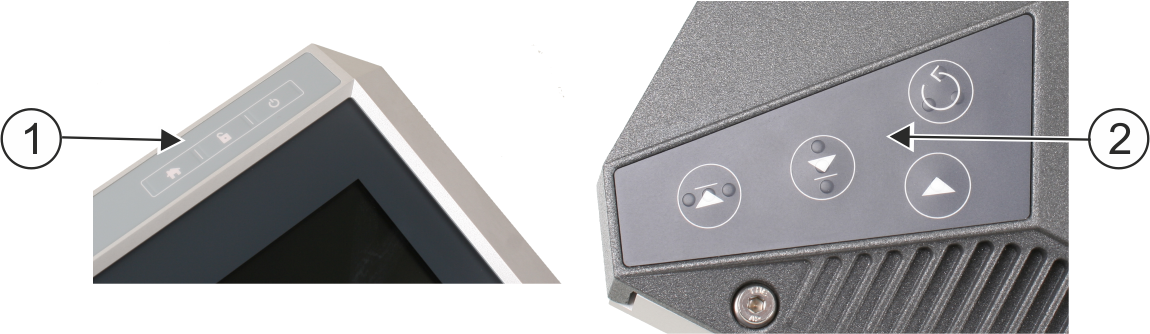

 Tasten des Terminal TouchME. Links auf der Vorderseite; Rechtsauf der Rückseite
Бутони на терминала
 1
Бутони на предната страна
 2
Бутони на задната страна
Бутоните на задната страна нямат функция.


Функция на бутоните
 Taste Ein- und Ausschalten
Включва и изключва терминала.
 Taste Schloss
 Taste Home
 Taste "Vor"
Няма функция
 Taste "Zurück"
Няма функция
 Taste "Play"
Няма функция
 Taste "Reload"
Няма функция
