Collegamento della telecamera NQ
Procedura
- 1.

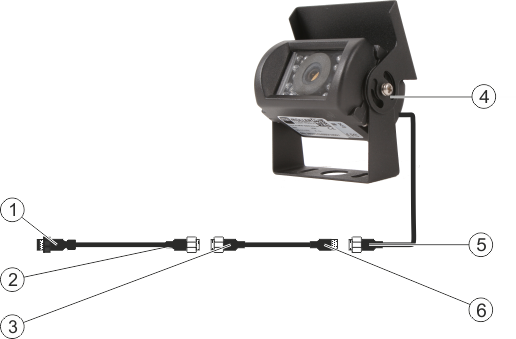

- Collegare i cavi come mostrato nell'immagine. Prestare attenzione alle lunghezza del cavo.
- 2.
- ATTENZIONE! Durante la posa dei cablaggi prestare attenzione, affinché gli stessi non vengano piegati e che nessuno possa inciamparvi.
- 3.
- Posare il cavo. Assicurarsi che il cavo raggiunta il terminale e che non sia rimosso durante il funzionamento.
- 4.
- Fissarlo con le fascette fornite.
- 5.
- Fissare la telecamera. Utilizzare la dima di foratura in cartone bianco fornita nella guida rapida.
- 6.
- Collegare la telecamera al terminale. Utilizzare a tal fine il connettore D.
- 8.
- Quando si disconnette il cavo dal terminale, utilizzare la guarnizione in gomma fornita per sigillare il connettore esposto.
