Turinys
Home
Techniniai duomenys
Prijungimų schemos
Jungtys D ir E (kamera)
Jungtys D ir E (kamera)

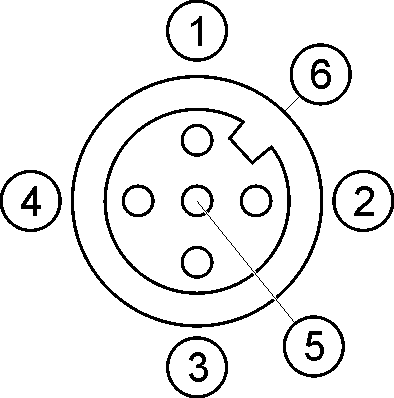

M12 kištukinis lizdas: Kamera
Kištukas
Signalo pavadinimas
Funkcija
1
Maitinimo įtampa
maitinimo įtampa, visa srovė maks. 500 mA
2
Maitinimo įtampa GND
Bendras potencialas maitinimui
3
FBAS2
Kamera
4
FBAS
Kamera
5
Signalo GND
Signalo bendras potencialas
6
Apsauga
EMS/apsaugos nuo statinių krūvių ekranas
