Prietaisų išdėstymo konfigūracijos nustatymas

Padargų išdėstymas rodo, iš kokių „ISOBUS“ darbo kompiuterių terminalas įkelia prijungtų žemės ūkio padargų geometriją. Geometrijos reikia, kad pagal GPS signalą būtų galima apskaičiuoti visų dalių padėtį. Tik taip galima įjungti lygiagretaus važiavimo funkciją ir sekcijų perjungimą.

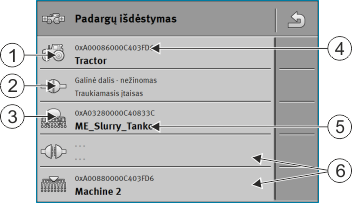

	Traktoriaus simbolis		Traktoriaus ISO pavadinimas
	Yra jungtis tarp traktoriaus ir darbo kompiuterio – sujungti padargai		Darbo kompiuterio pavadinimas
	ISOBUS darbo kompiuterio simbolis		Nebūtina susieti visų sąraše esančių prietaisų. – atskirti padargai

Esant nesudėtingoms sistemoms, terminalas gali automatiškai nustatyti padargų išdėstymą. Visų pirma, tais atvejais, kai ME terminalas yra vienintelis, kuriame yra traktoriaus geometrijos duomenys.

Toliau nurodyti atvejai, kai padargų išdėstymą gali tekti nustatyti rankiniu būdu:

▪: Kai traktoriaus kabinoje įmontuotas traktoriaus darbo kompiuteris („Tractor-ECU“), į kurį įrašyta traktoriaus geometrija. Tokiu atveju turite nustatyti, kuri taikomoji programa „Tractor-ECU“ padargų išdėstymo konfigūracijoje yra susieta su kitais padargais: t. y. ME terminalo ar darbo kompiuterio taikomoji programa.

▪: Kai sistema negali pati išdėstyti „ISOBUS“ darbo kompiuterių. Pavyzdžiui, kai traktorius traukia daugiau nei vieną žemės ūkio padargą (pvz.: srutų talpyklą ir sėjamąją).

▪: Kai ryšys su „ISOBUS“ darbo kompiuteriu nutrūksta paleidus ISO-XML užduotį. Dažniausiai padargų išdėstymas atstatomas, kai „ISOBUS“ darbo kompiuteris vėl prijungiamas.

▪: Kai paleidus terminalą rodomas šis klaidos pranešimas: „Nepakanka informacijos apie padargų išdėstymą.“

▪: Kai paleidus navigaciją „TRACK-Leader“ rodomas šis klaidos pranešimas: „Prietaiso duomenys vis dar įkeliami“. Nustačius padargų išdėstymą pranešimo turėtų neberodyti.

Veiksmai

Padargų išdėstymą, kai taikomąją programą ISOBUS-TC naudojate veikiant režimui „Standartinis“, galite sukonfigūruoti taip:

þ: Prijungti visi ISOBUS darbo kompiuteriai ir virtualieji darbo kompiuteriai, kurie reikalingi tam laukui.

1.: – įjunkite taikomąją programą ISOBUS-TC.

2.: Palieskite „Padargai“.

⇨: Atsidaro ekranas „Padargai“.

3.: – atidarykite padargų išdėstymą.

⇨: Jūs įjungėte ekraną su padargų išdėstymu.

⇨: Pasirodo sąrašas su visais prie ISOBUS prijungtais padargais. Tarp padargų rodomos jų jungtys.

4.: Palieskite įrašą viršutinėje eilutėje, kad galėtumėte pasirinkti pirmąjį padargą.

5.: Antroje vietoje turėtų pasirodyti žemės ūkio padargas, prijungtas prie ME terminalo. Palieskite eilutę su antruoju padargu ir pasirinkite padargą.

6.: Tarp abiejų padargų reikės pasirinkti tik tinkamą jungtį. Palieskite eilutę tarp padargų ir kiekvienam padargui parinkite tinkamą jungtį.

7.: – išjunkite ekraną, kad įvesti duomenys būtų išsaugoti.
