Podłączanie kamery NQ
Instrukcja
- 1.

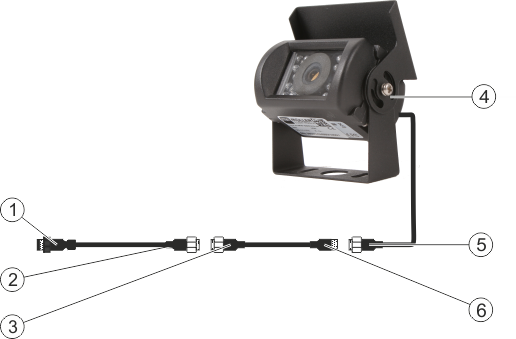

- Połącz kable ze sobą jak na przedstawionym zdjęciu. Zwróć uwagę na długość kabla.
- 2.
- OSTROŻNIE! Podczas rozkładania kabla zwróć uwagę na to, aby kabel nie tworzył zagięć oraz aby nikt nie mógł potknąć się o rozłożony kabel.
- 3.
- Rozłóż kabel. Upewnij się, że kabel dosięga terminalu i podczas pracy nie zostanie oderwany.
- 4.
- Zamocuj go za pomocą dołączonych łączników kabli.
- 5.
- Przymocuj kamerę. Skorzystaj w tym celu z szablonu wiertarskiego ze skróconej instrukcji w białym kartonie.
- 6.
- Podłącz kamerę do terminalu. Skorzystaj w tym celu z przyłącza CAM.
- 8.
- Jeżeli odłączasz kabel od terminalu, użyj dołączonej gumowej uszczelki, aby uszczelnić otwarte wtyczki.
