Anbau- und Bedienungsanleitung - Konfiguracja kolejności urządzeń

Konfiguracja kolejności urządzeń

Ustawienie "Kolejność urządzeń" wskazuje z jakich komputerów ISOBUS terminal będzie ładował geometrie podłączonych maszyn. Geometrie te są konieczne do obliczenia dokładnej pozycji każdej części maszyny i jej pozycji GPS. Tylko w ten sposób możliwa jest dokładne prowadzenie równoległe i sterowanie sekcjami.

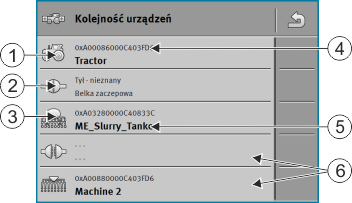

	Symbol ciągnika		Nazwa ISO ciągnika
	Istnieje połączenie między ciągnikiem a komputerem roboczym – połączone urządzenia		Nazwa komputera roboczego
	Symbol komputera roboczego ISOBUS		Nie wszystkie urządzenia na liście muszą być połączone. – rozłączone urządzenia

W prostych systemach terminal potrafi automatycznie wybrać odpowiednią kolejność urządzeń. Zwłaszcza wtedy, kiedy terminal ME jako jedyny zawiera informacje o geometrii ciągnika.

W następujących przypadkach konieczne może być ręczne wprowadzenie kolejności urządzeń:

▪: Jeżeli w kabinie ciągnika znajduje się komputer roboczy ciągnika (Tractor-ECU), zawierający informacje o jego geometrii. W takim przypadku należy wybrać, źródło z którego terminal ma czerpać informacje: z aplikacji Tractor-ECU terminala, czy z komputera roboczego ciągnika.

▪: Jeżeli system nie potrafi samemu wybrać kolejności komputerów roboczych. Na przykład jeśli ciągnik ciągnie więcej niż jedno urządzenie (n.p.: wóz asenizacyjny i siewnik).

▪: Jeżeli połączenie z komputerem roboczym maszyny zostanie przerwane podczas gdy zlecenie ISO-XML jest aktywne. W większości przypadków wystarczy podłączyć komputer ponownie.

▪: Jeżeli podczas startu terminalu wyświetlony zostanie poniższy komunikat: "Kolejność urządzeń niekompletna."

▪: Jeśli podczas startu nowej nawigacji pojawi się komunikat: "Dane urządzeń są jeszcze ładowane." Konfiguracja kolejności urządzeń może rozwiązać ten problem.

Instrukcja

Jeżeli stosujesz aplikację ISOBUS-TC w trybie „Standardowym”, skonfiguruj kolejność urządzeń w następujący sposób:

þ: Wszystkie komputery robocze ISOBUS i wirtualny komputer roboczy, których potrzebujesz do pola, są podłączone.

1.: – otwórz aplikację ISOBUS-TC.

2.: Dotknij opcji „Urządzenia”.

⇨: Pojawia się ekran „Urządzenia”.

3.: – otwórz kolejność urządzeń.

⇨: Wyświetliłeś ekran z kolejnością urządzeń.

⇨: Wyświetlona zostaje lista wszystkich urządzeń podłączonych do ISOBUS. Pomiędzy urządzeniami są wyświetlane łączniki.

4.: Dotknij wpisu w górnym wierszu, aby wybrać pierwsze urządzenie.

5.: Na drugiej pozycji powinno znajdować się urządzenie rolnicze podłączone do terminalu ME. Dotknij wiersza z drugim urządzeniem i wybierz jedno z nich.

6.: Pomiędzy urządzeniami trzeba jeszcze wybrać odpowiedni łącznik. Dotknij wiersza pomiędzy urządzeniami i wybierz pasujący łącznik dla każdego urządzenia.

7.: – w celu zapisania wprowadzonych danych opuść ekran.
