Ansluta kamera NQ
Förfarande
- 1.

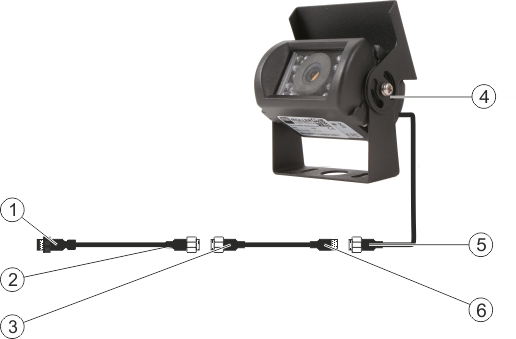

- Anslut kablarna till varandra på det sätt som visas på bilden. Tänk på kabellängderna när du gör detta.
- 2.
- OBS! Se när du drar kabeln till att kablarna inte knäcks och man inte kan snubbla över de dragna kablarna.
- 3.
- Dra kabeln. Se till att kabeln nått fram till terminalen och inte kan slitas av under arbetets gång.
- 4.
- Fäst kabeln med de medföljande kabelbindarna.
- 5.
- Sätt fast kameran. Använd borrmallen som ingår i korthandledningen i vit kartong.
- 6.
- Anslut kameran till terminalen. Använd Anslutning CAM.
- 8.
- När du tar loss kabeln från terminalen, använd den medföljande gummitätningen för att försluta den öppna kontakten.
