Parameter
Namn
Den virtuella jobbdatorns namn.
Extern färddator
Om du ansluter en färddator eller en agronomisk sensor till det seriella gränssnittet måste du välja modellen i denna parameter.
Listan innehåller följande enheter:
- ▪
- Färddatorer som kan kommunicera via ett av protokollen ASD eller LH5000 och som dessutom kan kommunicera med terminalen. Om du vill ansluta en färddator som stödjer dessa protokoll men som inte visas på listan, kontakta Müller-Elektronik och utför stegen som anges i slutet av det här kapitlet.
- ▪
- Agronomiska sensorer som kan anslutas till terminalens seriella gränssnitt.
- ▪
- AMABUS. Observera att du för anslutning av AMABUS behöver en speciell kabel, artikelnummer: 30322572
Förfarande
Gör så här för att aktualisera färddatorn:
- þ
- Du har kontaktat Müller-Elektronik och fått ett USB-minne med installationsfilen.
- þ
- Applikationen Virtual ECU är stängd.
- 1.
- Sätt i USB-minnet i terminalen.
- 2.
- Öppna applikationen Virtual ECU.
- ⇨
- Följande meddelande visas: ”Vill du aktualisera listan med de externa färddatorerna?”
- 3.
- Välj ”ja” för att aktualisera listan.
- 4.
- Bekräfta.
- 5.
- Starta om terminalen.
- ⇨
- Du kan nu även välja de tillagda färddatorerna.
Redskapstyp
Använd den här parametern för att bestämma typen av jordbruksredskap.
Det finns följande redskapstyper:
- ▪
- Såningsmaskin
- ▪
- Gödningsspridare
- ▪
- Spruta
- ▪
- Markbearbetning
Kopplingstyp
Använd den här parametern för att bestämma jordbruksredskapets kopplingstyp.
Det finns följande kopplingstyper:
- ▪
- okänt
- ▪
- Pendlande dragstång
- ▪
- Toppstång draget
- ▪
- Toppstång monterat
- ▪
- Kopplingskrok
- ▪
- Gaffelhuvud
- ▪
- Kopplingstapp
- ▪
- Ok
- ▪
- Kulhuvud
Maskinmodell
Den här parametern påverkar hur arbetsbalken i TRACK-Leader följer pilen. Med hjälp av konfigurationen ska registreringen av bearbetade ytor i kurvor vara mer exakt.
Efter varje ändring måste du även anpassa geometrin.
Möjligt värde:
- ▪
- ”monterat“
- Inställning för arbetsredskap som är monterade på traktorns trepunkt.
- ▪
- ”draget”
- Inställningar för arbetsredskap som dras av en traktor. Arbetsbalken förs som ett draget redskap bakom en traktor.
Arbetsbredd
Denna parameter visar den inställda arbetsbredden för redskapet.
Antal sektioner
Här anger du hur många avstängningsbara sektioner maskinen består av. Hos en spruta är det sektionsventilerna; hos en gödningsspridare eller en såningsmaskin kan det till exempel vara doserare.
Den här parametern används för att överföra rätt antal sektioner till modulen SECTION-View så att du kan växla sektionerna manuellt.
Varje sektion visas som en del av arbetsbalken på arbetssidan.
Sektioner
Öppnar en sida där du kan ange hur bred var och en av maskinens sektioner är.

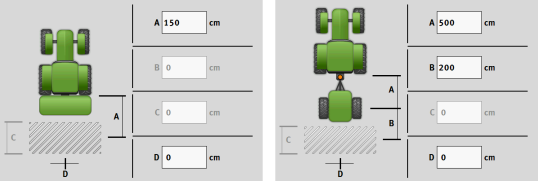

Geometri
Geometrin innehåller en rad mått som hjälper till att avbilda fordonskombinationen korrekt i TRACK-Leader och för att bestämma dess position.
För att hämta geometrin, peka på funktionssymbolen.
TRAMLINE-View
TRAMLINE-View innehåller parametrar med vilka vid användning av såningsmaskiner körfält i TRACK-Leader kan visas korrekt.
För att använda TRAMLINE-View måste licensen ”TRAMLINE-Management” vara aktiverad.
För att hämta TRAMLINE-View peka på funktionssymbolen:
Parameter:
- ▪
- ”Körfältrytm”
- Definierar körfältrytmen med vilken du arbetar.
- ▪
- ”Arbetsstart”
- Definierar vid vilket ställe på fältet du vill påbörja arbetet.
- ▪
- ”Början halv arbetsbredd”
- Definierar om du vill utföra den första överkörningen efter arbetsstart med bara en halv arbetsbredd.
