Montering och installationMontera terminalen i fordonshyttenMontera alternativ adapter


Montera alternativ adapter

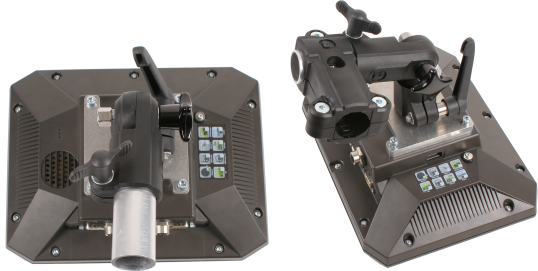

Om du vill montera din terminal i ett fordon utan B-pelare kan du montera en adapter på hållaren 31322507. Adaptern kan du montera runt ett rör.
▪
Adapter för rundrörsystem, för rör med en diameter på 20, 25 eller 30mm, Artikelnummer: 31322508



Förfarande



1.

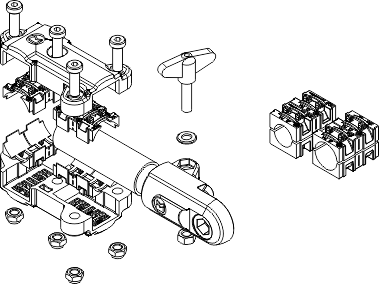

Skruva ihop adaptern.
 Halter_VESA-08_Explosionsansicht
2.
Anslut adaptern till hållaren.
 800_mit_Adapter
3.
Placera hållaren och adaptern på önskad position.
4.
Kontrollera att allt är stabilt monterat.
