Anbau- und Bedienungsanleitung - Konfigurera redskapsanordning

Konfigurera redskapsanordning

Redskapsanordningen visar från vilka ISOBUS-jobbdatorer terminalen hämtar geometrierna för de anslutna jordbruksredskapen. Geometrin behövs för att beräkna positionerna för alla delar med hjälp av GPS-signalen. Endast på så sätt är det möjligt att utföra en exakt parallellkörningen och omkoppling av sektioner.

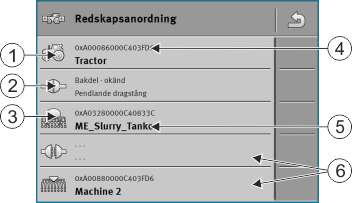

	Traktorns symbol		Traktors ISO-namn
	Förbindelse finns mellan traktor och jobbdator - anslutna redskap		Jobbdatorns namn
	ISOBUS-jobbdatorns symbol		Man behöver inte ansluta alla redskap i listan. - frånkopplade redskap

Hos enkla system kan terminalen ställa in redskapsanordningen automatiskt. Framförallt när ME-terminaler är den enda som innehåller traktorns geometri.

I följande fall kan det dock vara nödvändigt att ställa in redskapsanordningen manuellt:

▪: Om en traktor-jobbdator (Tractor-ECU), på vilken traktorgeometrin är sparad, är monterad i traktorhytten. I detta fall måste du bestämma vilken Traktor-ECU som förbinds med andra redskap i redskapsanordningen: ME-terminalens applikation eller jobbdatorns applikation.

▪: Om systemet inte själv kan anordna ISOBUS-jobbdatorn. Till exempel när traktorn drar fler än ett jordbruksredskap (t.ex. vagn med flytgödsel och såningsmaskin).

▪: Om förbindelsen till en ISOBUS-jobbdator avbryts medan en ISO-XML-uppgift är startad. I de flesta fall ställs redskapsanordningen in korrekt så snart ISOBUS-jobbdatorn ansluts igen.

▪: Om detta felmeddelande visas när terminalen startas: "Redskapsanordning ofullständig"

▪: Om vid start av en navigation i TRACK-Leader följande felmeddelande visas: "Redskapsdata laddas fortfarande". Inställning av redskapsanordningen kan lösa problemet.

Förfarande

Så här konfigurerar du redskapsanordningen om du använder applikationen ISOBUS-TC i läget ”Standard”:

þ: Alla ISOBUS-jobbdatorer och virtuella jobbdatorer som behövs för fält är anslutna.

1.: - Öppna applikationen ISOBUS-TC.

2.: Peka på ”Redskap”.

⇨: Sidan ”Redskap” visas.

3.: - Öppna redskapsanordning.

⇨: Du har hämtat sidan med redskapsanordningen.

⇨: En lista med alla redskap som är anslutna till ISOBUS visas. Med alla redskap som är anslutna till ISOBUS visas deras konnektorer.

4.: - Peka på posten på den översta raden för att välja det första redskapet.

5.: På den andra positionen ska det arbetsredskap som är anslutet till ME-terminalen visas. Peka på raden med det andra redskapet och välj ut ett redskap.

6.: Nu behöver du bara välja ut den passande konnektorn mellan de båda redskapen. Peka raden mellan två redskap och välj den passande konnektorn för varje redskap.

7.: - Lämna sidan för att spara inmatningarna.
