Configurar el terminal en la aplicación Service
Configurar el sensor de inclinación "GPS TILT- Módulo"
Configurar el sensor de inclinación "GPS TILT- Módulo"Configurar el sensor de inclinación "GPS TILT- Módulo"
Procedimiento
- þ
- El sensor de inclinación "GPS TILT-Module" está conectado.
- þ
- El tractor está posicionado sobre un suelo nivelado.
- þ
- El controlador de la ME-Lightbar externa está desactivado.
- 1.
- Si hay dispositivos periféricos (p. ej.: la ME-Lightbar) conectados al cable entre el terminal y el sensor de inclinación, desconéctelos. El sensor de inclinación debe estar conectado directamente al terminal. Una vez configurado el sensor de inclinación, conecte nuevamente los dispositivos periféricos.
- 2.
- Mida la distancia entre el receptor GPS y la superficie del suelo.
- 3.
- Encienda el terminal.
- 4.
- Cambiar a la pantalla de configuración del sensor de inclinación:
| Service |
| Sensor de inclinación
- 5.

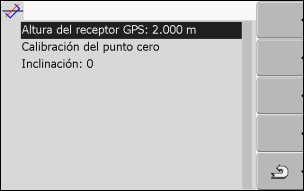

- Introduzca la distancia entre el receptor GPS y la superficie del suelo en la línea "Altura del receptor GPS".
- 6.
- Posicione el tractor sobre un suelo nivelado.
- 7.
- Haga clic en la línea "Calibración del punto cero".
- ⇨
- La posición del sensor de inclinación se calibra sobre un suelo nivelado.
- ⇨
- Después de la calibración, en la fila de "Inclinación" aparecerá el ángulo 0. Cada inclinación del tractor modifica el ángulo visualizado.
- 8.
- Conecte todos los dispositivos periféricos que haya desconectado para realizar la configuración.
