Anbau- und Bedienungsanleitung - Juhtkangi nuppude konfigureerimine

Paigaldus- ja kasutusjuhend

Juhtkangi nuppude konfigureerimine

Terminal pakub võimalust määrata ISOBUS-juhtseadise funktsioonid juhtkangi nuppudele. Seepärast peavad ISOBUS-juhtseadis ja juhtkang täitma ISOBUSi standardi Auxiliary-2-spetsifikatsioonis nimetatud nõudmisi.

MAA_Auxilary 2_ECU

Funktsiooni valimine

	Saadaolevate funktsioonide ala		Kursor
	ISOBUS-juhtseadise sümbol		Nupu määramise ala
	Funktsiooni sümbol

MAA_Auxilary 2_MFG

Nupu määramine. Müller-Elektroniku universaalkangi (MFG) näitel

	LED-i värvus (lüliti asukoht universaalkangi küljel)		Universaalkangi versioon
	Nupp, mille funktsiooni määratakse		Universaalkangi tarkvaraversioon
	Muud nupud

Funktsioonisümbol	Tähendus
	Versiooniteave
	Kõik määrangud kustutatakse
	Märgitud määrangud kustutatakse
	Kõik määrangud kinnitatakse

Toimingud

Selle funktsiooni draiveri aktiveerimiseks tehke järgmist.

1.: Minge kuvale Draiver:
| Service | Draiver

2.: Aktiveerige draiveri Auxiliary 2 väärtus Auxiliary2.

3.: – Käivitage terminal uuesti.

Toimingud

Nupumäärangu konfigureerimiseks tehke järgmist.

þ: Juhtkang ja ISOBUS-juhtseadis on ühendatud ja toetavad protokolli Auxiliary 2.

þ: Draiver Auxilliary2 on aktiveerunud.

1.: Lülitage juhtkangi konfiguratsioonikuvale:
| Service | |

⇨: Ilmub järgmine kuva:

⇨: Siin kuvatavad sümbolid sõltuvad ühendatud ISOBUS-juhtseadise tarkvarast. See siin on ainult näide.

2.: – Valige funktsioon, mille soovite nupule määrata.

⇨: Ilmub järgmine kuva:

⇨: Kuva sisu sõltub ühendatud juhtkangi tarkvarast.

3.: Valige nupp, millele soovite valitud funktsiooni määrata. See siin on ainult näide.

4.: - Lahkuge kuvalt.

5.: - Käivitage terminal uuesti.

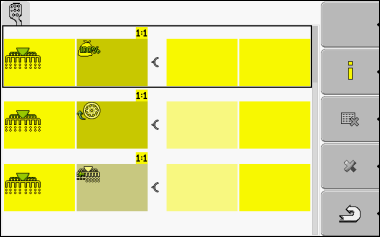

⇨: Pärast taaskäivitamist kuvatakse määrangute ülevaate kuva.

⇨: Kui seda kuva ei kuvata, avage rakendus Service.

6.: Kinnitage teade Kerige lõppu.

7.: Kerige pöördnupuga loendi päris lõppu.

⇨: Paremal pool kuvatakse rohelisena järgmine sümbol:

8.: - Kinnitage määrangud. Määrangud tuleb pärast igat taaskäivitust uuesti kinnitada.

⇨: Määrangud on suletud ja saate masinat juhtkangi abil juhtida.
