Anbau- und Bedienungsanleitung - Configurazione dell'assegnazione di funzioni ai tasti del joystick

Configurazione dell'assegnazione di funzioni ai tasti del joystick

Il terminale offre la possibilità di assegnare ai tasti del joystick le funzioni del computer di bordo ISOBUS. Per far ciò, il computer di bordo ISOBUS e il joystick devono soddisfare le specifiche ausiliarie 2 dello standard ISOBUS.

Scelta della funzione

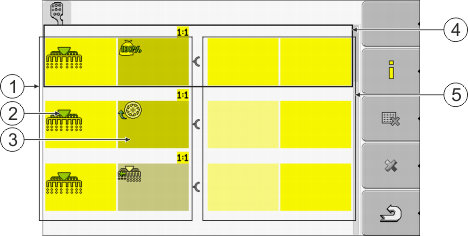

	Sezione con funzioni disponibili		Cursore
	Simbolo del computer di bordo ISOBUS		Sezione per l'assegnazione delle funzioni ai tasti
	Simbolo della funzione

Assegnazione delle funzioni ai tasti. Nell'esempio riportato dell'impugnatura multifunzione (MFG) della Müller-Elektronik

	Colore del LED (posizione dell'interruttore laterale dell'impugnatura multifunzione)		Versione dell'impugnatura multifunzione
	Tasto al quale si vuole assegnare una funzione		Versione software dell'impugnatura multifunzione
	Altri tasti

Simbolo di funzione	Significato
	Informazioni sulla versione
	Cancella tutte le assegnazioni
	Cancella l'assegnazione spuntata
	Conferma tutte le assegnazioni

Procedura

Per attivare il driver di questa funzione, precedere come segue:

1.: Passare alla schermata "Driver".
| Service | Driver

2.: Nel driver "Auxiliary 2" attivare l'opzione "Auxiliary2".

3.: - Riavviare il terminale.

Procedura

Per configurare l'assegnazione delle funzioni ai tasti, procedere come segue:

þ: Il joystick ed il computer di bordo ISOBUS sono collegati e supportano il protocollo "Auxiliary 2"

þ: È stato attivato il driver "Auxiliary 2".

1.: Passare alla schermata di configurazione del joystick:
| Service | |

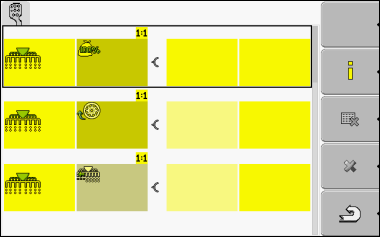

⇨: Appare la seguente schermata:

⇨: I simboli visualizzati dipenderanno dal software del computer di bordo ISOBUS collegato. Sopra è riportato solo un esempio.

2.: - Selezionare la funzione da assegnare al tasto.

⇨: Appare la seguente schermata:

⇨: Il contenuto della schermata varia a seconda del software del joystick collegato.

3.: Selezionare il tasto al quale si vuole assegnare la funzione selezionata. Sopra è riportato solo un esempio.

4.: - Uscire dalla schermata.

5.: - Riavviare il terminale.

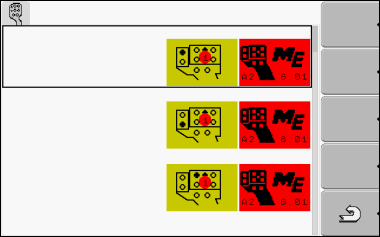

⇨: Dopo il riavvio appare una schermata con la panoramica delle assegnazioni.

⇨: Se la schermata non appare, aprire l'applicazione Service.

6.: Confermare il messaggio "Scorrere in fondo".

7.: Scorrere con la manopola fino alla fine dell'elenco.

⇨: Sul lato destro appare il simbolo seguente in verde:

8.: Confermare le assegnazioni. Le assegnazioni vanno confermate nuovamente a ogni riavvio.

⇨: Terminare l'assegnazione e controllare la macchina con il joystick.
