Configurazione del modulo di inclinazione "GPS TILT-Module"
Configurazione del modulo di inclinazione "GPS TILT-Module"Configurazione del modulo di inclinazione "GPS TILT-Module"
Procedura
- þ
- Il modulo di inclinazione "TILT GPS" è collegato.
- þ
- Il trattore è posizionato su una superficie piana.
- þ
- Il driver della Lightbar ME esterna è disattivato.
- 1.
- Se dispositivi aggiuntivi (ad es. Lightbar ME) sono collegati al cavo tra il terminale e il modulo di inclinazione, scollegarli. Il modulo di inclinazione deve essere collegato direttamente al terminale. Dopo che il modulo di inclinazione è stato configurato, devono essere ricollegati questi dispositivi aggiuntivi.
- 2.
- Misurare il dislivello tra il ricevitore GPS ed il suolo.
- 3.
- Accendere il terminale.
- 4.

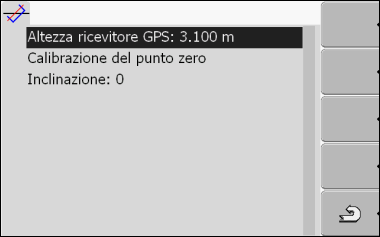

- Passare alla schermata di configurazione del modulo di inclinazione:
| Service |
| Modulo di inclinazione
- 5.
- Immettere nella riga "Altezza ricevitore GPS" il dislivello tra il ricevitore GPS ed il suolo.
- 6.
- Posizionare il trattore su di un terreno sicuro piano.
- 7.
- Cliccare sulla riga "Calibrazione del punto zero".
- ⇨
- Verrà calibrata la posizione del modulo di inclinazione sul suolo piano.
- ⇨
- Dopo la calibrazione, nella riga "Inclinazione" appare l'angolo 0. L'angolo visualizzato cambia ad ogni inclinazione del trattore.
- 8.
- Ricollegare tutti i dispositivi aggiuntivi che sono stati scollegati per la configurazione.
