Anbau- und Bedienungsanleitung - Inserimento delle sezioni e trasmissione dei valori nominali mediante ASD

Inserimento delle sezioni e trasmissione dei valori nominali mediante ASD

Computer di bordo testati*

Produttore	Computer di bordo	Versione software	Velocità di trasmissione	Trasmissione del valore nominale	Controllo delle sezioni
Amazone	Amatron3	V1.09.00	19200	+	-
Amazone	Amatron+	V3.23.00	19200	+	-
RAUCH	Quantron A	V1.20.00	19200**	-	+
RAUCH	Quantron E	V3.51.00	19200**	+	+
RAUCH	Quantron E2	V2.10.00	19200**	+	+
Müller-Elektronik	Spraylight	V02.00.13	19200	+	+
Müller-Elektronik	DRILL-Control	-	19200	+	+

* - Sono riportati solo i computer di bordo per i quali siamo in grado di garantire il corretto funzionamento dell'interfaccia seriale. I risultati possono variare nel caso di altre versioni software.

** - Sul computer di bordo deve essere attivata l'opzione "GPS-Control"

Per trasmettere i valori nominali di una scheda di applicazione o per inserire le sezioni potete usare il protocollo ASD. La misura nella quale queste funzioni possono essere sfruttate, dipende dal computer di bordo.

Per poter usare la trasmissione mediante il protocollo ASD, deve essere attiva la licenza "ASD-Protocol".

Procedura

Per configurare l'interfaccia seriale per l'inserimento delle sezioni con il computer di bordo, procedere come segue:

þ: Nell'applicazione TRACK-Leader è stato attivato dal menù "Generale" il parametro "SECTION-Control".

þ: È stato verificato, se è necessario attivare il protocollo ASD nel computer di bordo. Tale protocollo è stato attivato, se necessario.

1.: Collegare il computer di bordo al terminale.

2.: - Accendere il terminale.

3.: Richiamare l'applicazione SerialInterface:
| SerialInterf

4.: - Richiamare l'elenco dei profili di macchina.

5.: - Aggiungere un nuovo profilo di macchina.

⇨: Nella schermata verrà visualizzato un nuovo profilo di macchina.

6.: Configurare il parametro secondo le seguenti indicazioni.

7.: "Modalità di lavoro" - "Controllo delle sezioni"

8.: "Protocollo" - "ASD"

9.: "Tipo attrezzo" - Selezionare l'attrezzo da utilizzare.

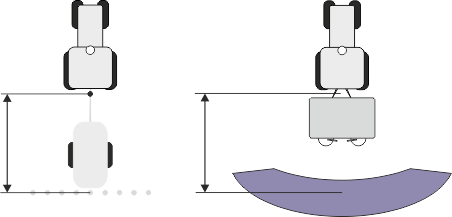

10.: "Trattore<-->Punto di lavoro" - Inserire qui la distanza tra il punto di aggancio del trattore ed il punto di lavoro.

11.: "Sfalsamento Sx/Dx"- questo parametro serve per impostare la geometria degli attrezzi asimmetrici. Immettere qui il valore dello sfalsamento dell'ampiezza di lavoro rispetto al centro. In caso di spostamento verso destra, inserire un valore positivo, in caso di spostamento verso sinistra, inserire un valore negativo.

12.: "Amp. di lavoro" - l'ampiezza di lavoro impostata nel computer di bordo.

13.: "Numero di sezioni"- il numero di sezioni impostato nel computer di bordo.

14.: - Larghezza delle sezioni impostata nel computer di bordo.

15.: - Indietro.

16.: - Attivare il profilo di macchina.

17.: - Per salvare il profilo di macchina, premere e confermare.

18.: - Riavviare il terminale.

Ulteriore procedura

È stata inizializzata l'interfaccia seriale. A questo punto bisogna configurare la applicazioni del terminale.

Nell'applicazione TRACK-Leader:

1.: Attivare il parametro "SECTION-Control" sotto "Impostazioni / Generali".

2.: Configurare il controllo delle sezioni sotto "Impostazioni / SECTION-Control".

3.: Caricare la scheda di applicazione.

La scheda di applicazione può essere caricata in due modi diversi:

▪: Come file .shp nell'applicazione TRACK-Leader.

▪: Come parte di un processo di lavorazione XML ISO, se si usa l'applicazione ISOBUS-TC e la cartella di conduzione della parcella agricola.

Per maggiori dettagli consultare i rispettivi manuali di istruzioni di TRACK-Leader e ISOBUS-TC.
