Montaggio ed installazioneMontaggio del terminale nella cabina del trattorePunti di connessione del terminale


Punti di connessione del terminale

 Kleine Terminals mit Kamera

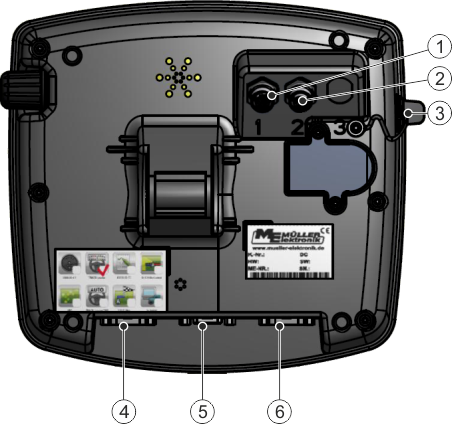

Parte posteriore del terminale. Variante con connettori per telecamera
Connettore per la telecamera analogica
(opzionale)
Connettore B
Consultare il Capitolo: Pin (piedinatura) connettore B
Connettore per la telecamera analogica
(opzionale)
Connettore A
Collegamento CAN bus
Per il collegamento all'alimentazione di tensione o al trattore ISOBUS.
Connettore USB
USB 1.1
Connettore C
Porta seriale RS232 per:
- Ricevitore GPS
- Modulo di inclinazione "TILT GPS"
- Lightbar
