Anbau- und Bedienungsanleitung - Configurazione del ricevitore GPS

Configurazione del ricevitore GPS

Su ogni ricevitore GPS deve essere configurato il software interno. Mediante il terminale possono essere configurati i seguenti ricevitori GPS della Müller-Elektronik:

▪: A100, A101

▪: AG-STAR, SMART-6L

Per la configurazione di tutti gli altri ricevitori GPS, procedere secondo le indicazioni del produttore.

Simbolo di funzione	Funzione
	Ripristinare l'impostazione del ricevitore DGPS sui valori predefiniti
	Visualizzare lo stato del collegamento DGPS

Procedura

Per impostare i parametri procedere come segue:

þ: Il ricevitore GPS è collegato al connettore femmina C del terminale.

þ: Il ricevitore GPS è collegato direttamente al terminale. Non possono essere interposti gli accessori, come ad es. la Lightbar ME o il modulo di inclinazione.

þ: È attivo il driver idoneo.

þ: Il driver della lightbar della ME "Lightbar" è disattivato. Altrimenti non sarà possibile configurare il ricevitore DGPS.

1.: Per passare alla schermata "GPS":
| Service |

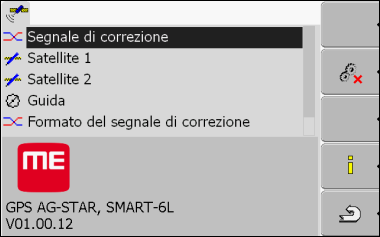

⇨: Appare la seguente schermata:

2.: - Cliccare sul parametro desiderato. Impostare per primo il parametro "Segnale di correzione".

⇨: Appare un elenco di opzioni.

3.: - Cliccare sul valore desiderato.

⇨: Accanto al valore appare il simbolo .

4.: - Indietro.

⇨: Alcuni parametri richiedono il riavvio del terminale. In tal caso appare il seguente messaggio:
"Riavviare il terminale."

⇨: A questo punto il ricevitore DGPS è stato attivato.

5.: Ricollegare tutti i dispositivi aggiuntivi che sono stati scollegati per la configurazione.

Informazioni aggiuntive

•: Parametro per il ricevitore GPS

•: Licenza RTK per SMART-6L
