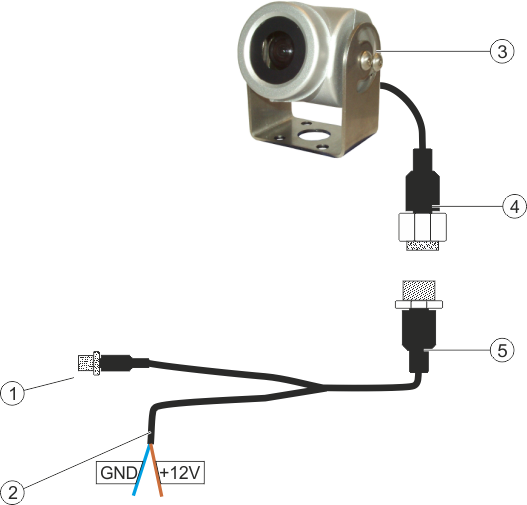

Collegamento della telecamera al terminale
- 1.
- Avvitare la telecamera nel supporto, come descritto nelle Istruzioni di montaggio del produttore della telecamera.
- 2.
- Collegare la telecamera ai cablaggi.
- 3.
- ATTENZIONE! Durante la posa dei cablaggi prestare attenzione, affinché gli stessi non vengano piegati e che nessuno possa inciamparvi.
- 4.
- Collegare la diramazione dei cablaggi alla fonte di alimentazione (12V). La Müller-Elektronik fornisce a tal fine vari connettori che sono collegabili al cavo.
- 5.
- Collegare i cablaggi al connettore per telecamera del terminale.
- 6.
- Fissare la telecamera.
