Konfiguracja kolejności urządzeń

Ustawienie "Kolejność urządzeń" wskazuje z jakich komputerów ISOBUS terminal będzie ładował geometrie podłączonych maszyn. Geometrie te są konieczne do obliczenia dokładnej pozycji każdej części maszyny i jej pozycji GPS. Tylko w ten sposób możliwa jest dokładne prowadzenie równoległe i sterowanie sekcjami.

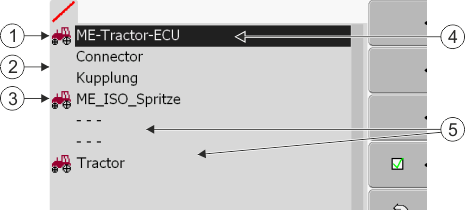

Kolejność urządzeń należy wprowadzić patrząc kierunku jazdy, od przodu do tyłu

	Aplikacja Tractor-ECU terminala.		Nazwa komputera roboczego.
	Połączenia pomiędzy urządzeniami "ME-Tractor-ECU" i "ME_ISO_Spritze". Geometrie z tych urządzeń będą przekazywane aplikacji SECTION-Control.		Nie wszystkie urządzenia z listy muszą zostać połączone. Komputery robocze, które nie zawierają istotnych informacji na temat geometrii maszyny, mogą zostać wolne. Na obrazku aplikacja komputera "Tractor" nie jest podłączona, bo geometrię ciągnika terminal będzie przejmował z własnej aplikacji "Tractor-ECU".
	Komputer roboczy ISOBUS "ME_ISO_Spritze"

Instrukcja

Tak skonfigurujesz kolejność urządzeń, jeżeli nie korzystasz z aplikacji ISOBUS-TC:

þ: Wszystkie komputery robocze ISOBUS są podłączone.

1.: Otwórz aplikację ISOBUS-TC:

2.: - Otwórz ekran z kolejnością urządzeń.

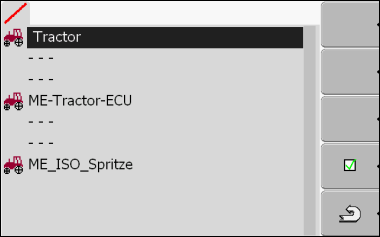

⇨: Pojawia się następujący ekran:

⇨: Wyświetlona zostaje lista podłączonych urządzeń. Pomiędzy urządzeniami wyświetlane są przyłącza.

3.: - kliknij w górnym wierszu, aby wybrać pierwsze urządzenie. Jeżeli odbiornik GPS podłączony jest do terminala ME, należy w górnym wierszu ustawić "ME-Tractor-ECU". Jeżeli geometria ciągnika wprowadzona została do innego terminala lub komputera ciągnika, nalezy w tym miejscu wybrać ten komputer lub terminal.

4.: Na drugiej pozycji powinno znajdować się urządzenie rolnicze, obsługiwane przez terminal, i podłączone do tylnego gniazda ISOBUS. Wybierz kolejne urządzenie.

5.: Pomiędzy urządzeniami trzeba jeszcze wybrać odpowiednie przyłącze. Kliknij w wierszu pomiędzy urządzeniami i wybierz pasujące przyłącze.

W prostych systemach terminal potrafi automatycznie wybrać odpowiednią kolejność urządzeń. Zwłaszcza wtedy, kiedy terminal ME jako jedyny zawiera informacje o geometrii ciągnika (patrz: Wprowadzanie pozycji odbiornika GPS).

W następujących przypadkach konieczne może być ręczne wprowadzenie kolejności urządzeń:

▪: Jeżeli w kabinie ciągnika znajduje się komputer roboczy ciągnika (Tractor-ECU), zawierający informacje o jego geometrii. W takim przypadku należy wybrać, źródło z którego terminal ma czerpać informacje: z aplikacji Tractor-ECU terminala, czy z komputera roboczego ciągnika.

▪: Jeżeli system nie potrafi samemu wybrać kolejności komputerów roboczych. Na przykład jeśli ciągnik ciągnie więcej niż jedno urządzenie (n.p.: wóz asenizacyjny i siewnik).

▪: Jeżeli połączenie z komputerem roboczym maszyny zostanie przerwane podczas gdy zlecenie ISO-XML jest aktywne. W większości przypadków wystarczy podłączyć komputer ponownie.

▪: Jeżeli podczas startu terminalu wyświetlony zostanie poniższy komunikat: "Kolejność urządzeń niekompletna."

▪: Jeśli podczas startu nowej nawigacji pojawi się komunikat: "Dane urządzeń są jeszcze ładowane." Konfiguracja kolejności urządzeń może rozwiązać ten problem.
