Informacje na ekranie roboczym

Ekran roboczy wyświetlany jest po rozpoczęciu nawigacji. Możesz w nim skorzystać ze wszystkich funkcji aplikacji potrzebnych podczas pracy w polu.

Wygląd ekranu roboczego może się różnić w zależności od tego czy parametr SECTION-Control jest aktywny lub nie.

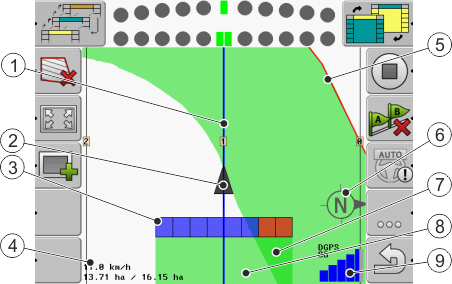

Arbeitsmaske, wenn SECTION-Control deaktiviert ist

Ekran roboczy przy wyłączonym SECTION-Control

	Linie prowadzące		Granica pola
	Pozycja odbiornika GPS		Kompas
	Belka robocza		Powierzchnia przejechana lub obrobiona dwukrotnie
	Liczniki i informacje		Powierzchnia przejechana lub obrobiona
			Jakość sygnału GPS

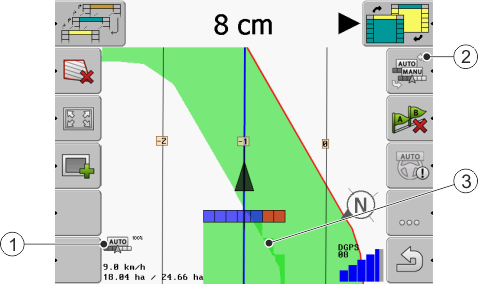

Arbeitsmaske, wenn SECTION-Control aktiviert ist

Zmiany w ekranie roboczym po włączeniu SECTION-Control

	Liczniki i informacje		Ciemnym kolorem zaznaczone będą tylko obszary, które zostały obrobione dwukrotnie.
	Symbol funkcji zmieniający tryb pracy SECTION-Control

Linie prowadzące

Linie prowadzące to wyświetlone na ekranie pomocnicze linie, które pomogą ci w jeździe równoległej.

Są trzy rodzaje linii prowadzących:

▪: Linia AB - to pierwsza linia prowadząca, którą musisz sam wytyczyć. Na ekranie zaznaczona jest literkami A i B.

▪: Aktywowana linia prowadząca - to linia prowadząca, którą podąża pojazd. Jest zaznaczona na niebiesko.

▪: Nieaktywne linie prowadzące - pozostałe linie.

Pozycja odbiornika GPS

Środek szarej strzałki odpowiada pozycji odbiornika GPS.

Belka robocza

Belka robocza odzwierciedla urządzenie rolnicze. Składa się z kilku czworokątów. Każdy czworokąt odpowiada jednej sekcji. Ich kolor może się zmieniać podczas pracy.

Zobacz też: Korzystanie z SECTION-View

Liczniki i informacje

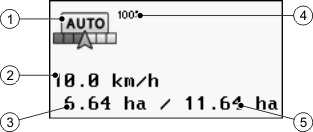

Informacje w obszarze "liczniki"

	Tryb pracy SECTION-Control		Ustawiony Stopień nakładania
	Aktualna prędkość Prędkość obliczana jest na podstawie pozycji GPS i może się różnić od prędkości wyświetlonej na ekranie aplikacji komputera roboczego.		Całkowita powierzchnia pola wewnątrz wytyczonej granicy pola. Tylko jeśli wytyczyłeś granicę pola.
	Licznik powierzchni - Powierzchnia, która została do obrobienia, jeśli wytyczyłeś granicę pola. - Powierzchnia już obrobiona - jeśli nie wytyczyłeś granicy pola.

Granica pola

Granica pola wskazuje oprogramowaniu dokładną pozycję pola i służy do obliczenia jego całkowitej powierzchni.

Powierzchnia przejechana a powierzchnia obrobiona

Powierzchnie za symbolem urządzenia rolniczego są zaznaczane kolorem zielonym. Kolor ten może mieć dwa znaczenia:

▪: Powierzchnia przejechana

: Jeżeli korzystasz tylko z TRACK-Leader, wtedy kolorem zielonym zaznaczana jest powierzchnia po której traktor przejechał. Jest ona zaznaczana na zielono, niezależnie od tego, czy w tym czasie maszyna rolnicza obrabiała pole, czy nie.

▪: Powierzchnia obrobiona

: Jeżeli korzystasz z SECTION-Control, kolorem zielonym zaznaczane są powierzchnie, które zostały obrobione. Powierzchnie, którymi urządzenie przejechało, ale które nie zostały obrobione, nie są zaznaczane wcale.

Jeżeli chcesz, żeby oprogramowanie zaznaczało tylko powierzchnie obrobione, musisz:

▪: Aktywować SECTION-Control

lub

▪: Zamontować i aktywować czujnik pozycji roboczej

: Czujnik pozycji roboczej rozpoznaje, że urządzenie rolnicze jest uruchomione i przekazuje informacje do terminalu.

Jakość sygnału GPS

Wskazuje jakość połączenia DGPS.

Zobacz też: Sprawdzanie jakości sygnału DGPS
