Zaznaczanie granicy pola poprzez objazd pola
W celu zaznaczenia granicy pola bezpośrednio na terminalu musisz objechać pole. Im objazd będzie dokładniejszy, tym dokładniej będą następnie włączone sekcje w obszarze granicznym.
Dokładność sygnału GPS jest bardzo ważna:
- ▪
- Jeżeli masz możliwość, korzystaj z możliwie dokładnego sygnału GPS, na przykład RTK.
- ▪
- Jeżeli pracujesz z DGPS, kalibruj sygnał GPS co 15 minut. W tym celu przerwij zapis (symbol
) i przejedź do punktu odniesienia. Po kalibracji przejedź z powrotem do miejsca, gdzie przerwałeś objazd.
Podstawowy przebieg - bez komputera roboczego ISOBUS i bez SECTION-Control
Instrukcja
Jeśli pracujesz bez komputera roboczego ISOBUS i bez SECTION-Control dokonasz objazdu pola w następujący sposób:
- þ
- Parametr "SECTION-Control" jest dezaktywowany.
- þ
- Wybrałeś profil maszyny, który pasuje do twojego pojazdu.
- 1.

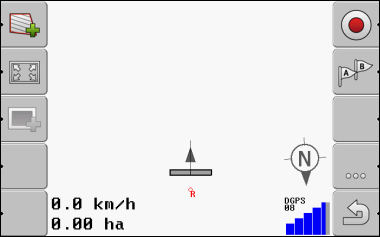

- Zacznij nową nawigację.
- 2.
- Jeżeli pracujesz bez RTK, zaznacz punkt odniesienia lub skalibruj sygnał GPS.
- 3.
- Przyciśnij ten symbol funkcji, aby poinformować terminal o tym, że urządzenie pracuje. Jeżeli przy urządzeniu (lub traktorze) zamontowany jest czujnik pozycji roboczej i jest on skonfigurowany w profilu maszyny, wówczas symbol ten nie pojawia się. W tym przypadku terminal automatycznie rozpoznaje, że urządzenie pracuje.
- 4.
- Włącz urządzenie lub ustaw je w pozycji roboczej.
- 5.
- Dokonaj objazdu pola. Spróbuj przy tym dojechać zewnętrzną częścią urządzenia bezpośrednio do krawędzi pola. Jeżeli zauważysz, że szerokość robocza jest inna niż szerokość urządzenia, zatrzymaj się i skoryguj parametr "Szer.robocza" w profilach maszyn. Na czas objazdu pola możesz nawet nastawić ten parametr odrobinę wyżej i następnie poruszać się w stałym odstępie do krawędzi pola.
- ⇨

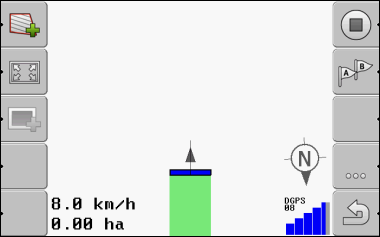

- Po pierwszych centymetrach jazdy na ekranie zauważysz zieloną powierzchnię za symbolem pojazdu. Zielony kolor oznacza powierzchnię obrobioną:
- 6.

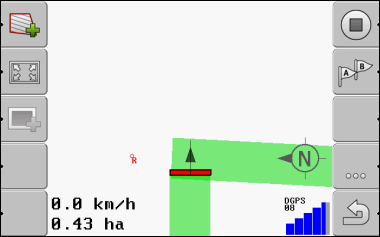

- Dokonaj objazdu całego pola.
- 7.
- Zatrzymaj się, jeżeli dokonałeś objazdu pola.
- 8.
- Naciśnij ten symbol funkcji w celu zaznaczenia granicy pola wokół zaznaczonej na zielono powierzchni.
- ⇨
- Na ekranie roboczym obwód pola zostanie oznaczony czerwoną linią. Jest to granica pola.
- ⇨
- W obszarze licznika pojawia się teraz obliczona powierzchnia pola.
- ⇨
- Ponieważ znajdujesz się w pobliżu granicy pola, terminal zaczyna wydawać sygnał dźwiękowy a na ekranie pojawia się komunikat z alarmem "Granica pola".
Zmierzoną w ten sposób granicę pola możesz zapisać.
Objazd pola z SECTION-Control
Jeżeli pracujesz z SECTION-Control, musisz postępować prawie dokładnie tak samo, jak zostało to opisane dla przebiegu podstawowego.
Ważne:
- ▪
- Terminal musi być podłączony do komputera roboczego ISOBUS.
- ▪
- Przed zaznaczeniem granicy pola aktywuj w ustawieniach parametr "SECTION-Control".
- ▪
- Symbole funkcji i zostają zastąpione przez symbol
. W kroku 3 podstawowego przebiegu musisz aktywować tryb automatyczny SECTION-Control. Powierzchnia obrobiona jest automatycznie zaznaczana, jak tylko urządzenie rozpocznie pracę.
Objazd pola za pomocą traktora, quadu lub innego pojazdu bez narzędzia
W wielu przypadkach korzystne jest dokonanie objazdu pola za pomocą pojazdu, który nie ciągnie przyczepionego z tyłu innego urządzenia.
Ważne:
- ▪
- Musisz zamontować terminal i odbiornik GPS na pojeździe.
- ▪
- Dla pojazdu w formie quada potrzebujesz profilu maszyny. Wskaż przy tym bardzo dokładnie pozycję odbiornika GPS i szerokość roboczą.
- ▪
- Połowa szerokości roboczej odpowiada odstępowi od środka pojazdu do granicy pola. Zachowaj ten odstęp podczas całego objazdu pola.
