Skapa ett nytt format för applikationskartan
Du måste skapa ett nytt format om du importerar en applikationskarta som har en uppbyggnad som är okänd för programmet.
Formaten sparas direkt i terminalens interna minne. Du måste skapa dessa separat på varje terminal.

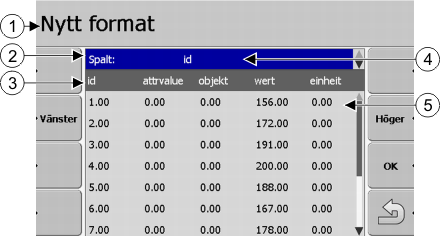

Skärmbild "Nytt format"
Skärmbildens beteckning
Den valda spaltens beteckning
Fält för att välja en spalt
Data i tabellen
Data härstammar från shp filen
Tabellrubriker
Spaltrubrikerna definieras med PC-programmet när applikationskartan skapas.





Manöverfunktioner


Användarkontroller
Funktion
 Drehrad drehen
Välj nämn på spalterna
Vänster
Scrolla till vänster om tabellen är större än bildskärmen.
Höger
Scrolla till höger om tabellen är större än bildskärmen.
OK
Bekräfta urval


Förfarande



Så här skapar du ett nytt format för applikationskartan:
þ
Du har valt en applikationskarta.
þ
Skämbilden "Välj format" har hämtats.
1.
Tryck på - "Ny".
⇨
Följande skärmbild visas: "Nytt format"
2.
 Drehrad drehen - Välj på raden "Spalt" beteckningen på den spalt som innehåller de önskade värdena.
3.
Klicka på "OK", för att bekräfta valet.
⇨
Följande skärmbild visas: "Formatnamn"
4.
Mata in beteckningen på det nya formatet.
⇨
Följande skärmbild visas: "Enhet"
5.
Välj den enhet i vilken värdena i applikationskartan är registrerade.
6.
Tryck på - "OK".
⇨
Följande skärmbild visas: "Välj format".
⇨
Namnet på det nya formatet visas på raden "Format".
7.
Tryck på - "OK".
⇨
Applikationskartan hämtas. Detta kan ta lite längre tid om applikationskartan är stor.
⇨
Följande skärmbild visas: "Applikationskartor"
